ЭКГ-критерии
- Депрессия ST с вогнутым (корытообразным) провисанием книзу, максимум смещения в середине сегмента, часто со сглаженным переходом в зубец T — отведения II, III, aVF, V5–V6; морфология сама по себе неспецифична и может напоминать ишемическую депрессию
- QT часто укорачивается вследствие укорочения длительности желудочкового потенциала действия; укорочение QTc — непостоянный и неспецифичный признак, его отсутствие не исключает действие препарата
- Снижение амплитуды, уплощение или инверсия зубца T, часто со сглаженным переходом ST–T в единую дугу
- Небольшое увеличение амплитуды зубца U возможно, но это непостоянная находка без самостоятельного диагностического значения; выраженный U-зубец требует оценки брадикардии, гипокалиемии и других причин
- Изменения выражены сильнее в отведениях с большей амплитудой R; в отведениях с небольшим R изменения обычно менее заметны — видимость зависит от фактической морфологии QRS в конкретном отведении
- При обычном фармакологическом эффекте ритм и АВ-проведение часто существенно не изменены, но возможны синусовая брадикардия и небольшое удлинение PQ за счёт ваготонического действия препарата; новые выраженные нарушения ритма или проводимости требуют оценки на токсичность, а не трактуются как ожидаемый эффект
- При стабильной терапии изменения ST-T часто сохраняются на последовательных ЭКГ, но стабильность картины не исключает ишемию — оценивают динамику относительно исходной ЭКГ, симптомы, тропонин и клинический контекст
Как выглядит на ЭКГ
Классический признак — депрессия сегмента ST с характерной корытообразной (мискообразной) формой: сегмент провисает вниз плавной дугой, напоминающей седло или «усы» (в англоязычной литературе — Salvador Dali moustache sign). Переход ST в зубец T часто сглажен, без отчётливого угла, но эта форма не абсолютна и не позволяет надёжно отличить эффект препарата от ишемии при одной только визуальной оценке.
Лучше всего эффект виден в отведениях с высоким зубцом R — II, III, aVF, V5–V6, где выраженность ST-депрессии связана с амплитудой R. В отведениях с небольшим R изменения обычно менее заметны; это касается и aVL — его амплитуда R зависит от направления ЭОС, и при горизонтальном или левом положении оси в aVL может быть высокий R с заметным эффектом.
| Элемент | Изменение |
|---|---|
| ST | корытообразная депрессия |
| T | уплощён, снижен, иногда двухфазный |
| QT/QTc | часто укорочен, но непостоянно |
| U | может незначительно увеличиться |
| PQ | может незначительно удлиняться |
| Ритм и АВ-проведение | обычно без существенных изменений |
Частота сокращений может немного снижаться за счёт ваготонического эффекта препарата, но это не обязательный признак и не входит в основные критерии ЭКГ-эффекта. Новая выраженная брадикардия, остановки синусового узла, АВ-блокада или другие нарушения ритма — повод оценивать не обычный эффект, а возможную токсичность.

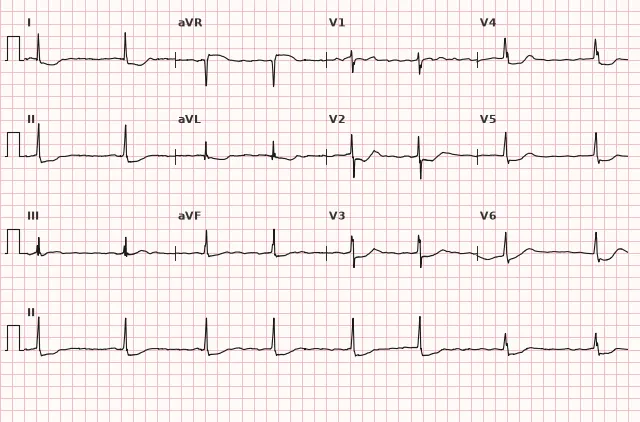

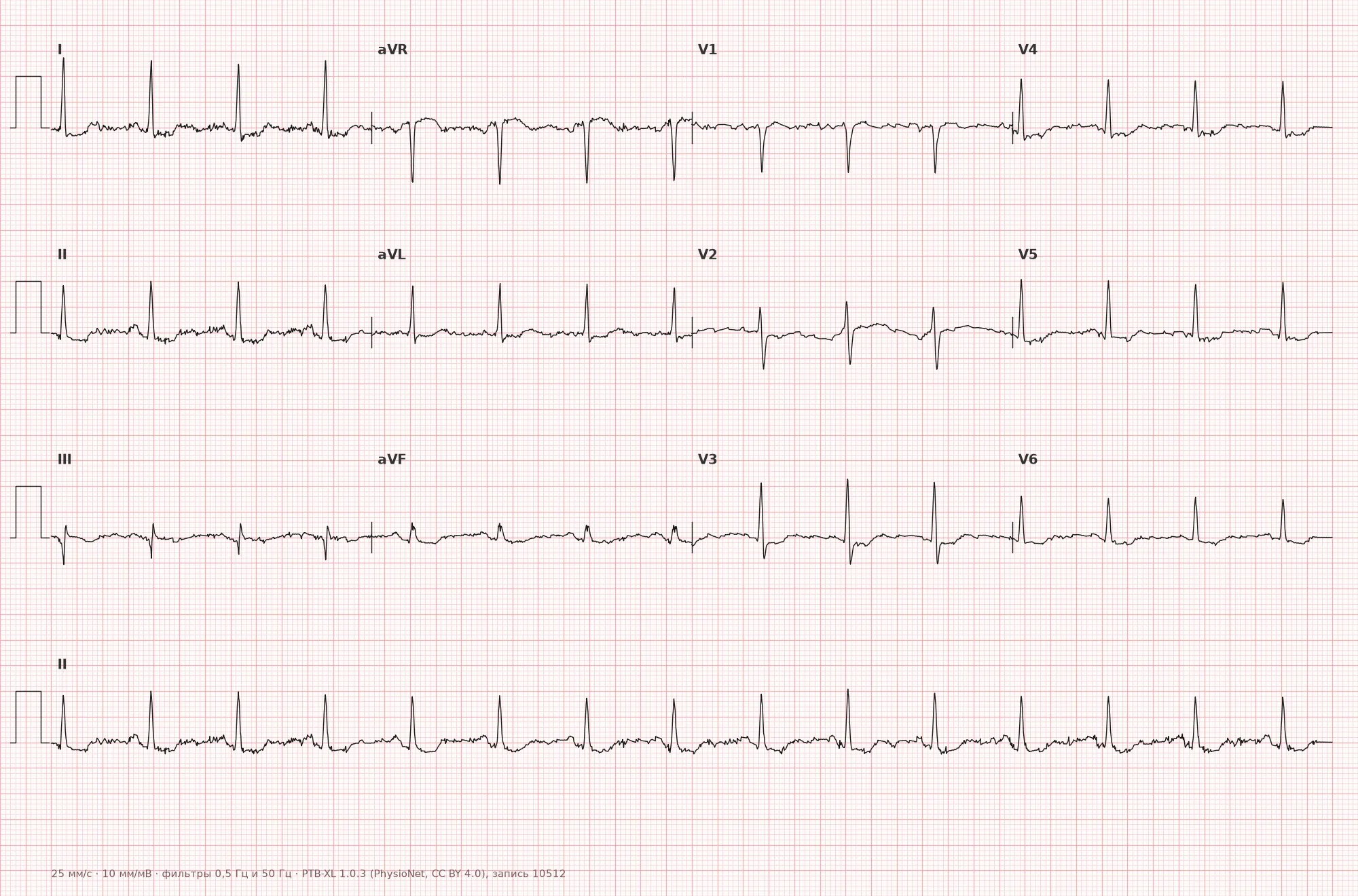

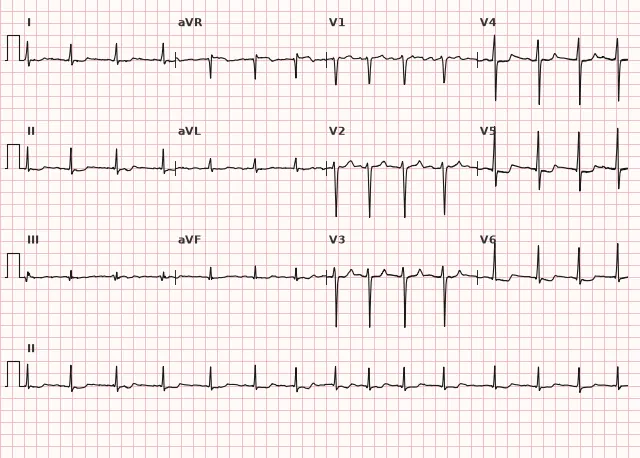

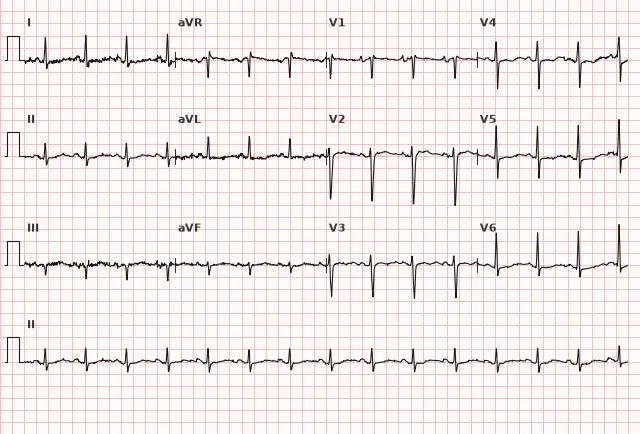

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
Дигоксин ингибирует Na⁺/K⁺-АТФазу кардиомиоцитов, что через вторичное повышение внутриклеточного Ca²⁺ усиливает сократимость (положительный инотропный эффект). Одновременно препарат изменяет реполяризацию желудочков и часто укорачивает длительность потенциала действия и интервал QT. Изменение формы и наклона фазы реполяризации на уровне миокарда желудочков формирует характерную депрессию ST и изменения зубца T. Дополнительно препарат повышает тонус блуждающего нерва, замедляя АВ-проведение (небольшое удлинение PQ) и работу синусового узла; при избыточном эффекте или токсичности та же электрофизиология лежит в основе брадиаритмий, АВ-блокад и, через повышение автоматизма и триггерную активность, желудочковых и наджелудочковых аритмий.
Причины
- Приём дигоксина (при сердечной недостаточности или для контроля ЧСС при фибрилляции предсердий) — изменения ST-T возможны и при терапевтической, и при повышенной концентрации
- Другие сердечные гликозиды (дигитоксин) — аналогичный, менее изученный эффект
- Выраженность изменений может меняться при увеличении экспозиции к препарату, но плохо коррелирует с дозой и сывороточной концентрацией и не используется для оценки токсичности
С чем не перепутать
- Ишемическая депрессия ST: форма сама по себе не надёжно отличает дигиталисный эффект от ишемии — при ишемии возможны разные варианты депрессии, а ишемия может сочетаться с дигиталисными изменениями и влиять на QT; «scooped» ST повышает вероятность действия гликозида, но не исключает ишемию — оценивают симптомы, динамику по сравнению с исходной ЭКГ, тропонин и клинический контекст
- Гипертрофия ЛЖ с систолической перегрузкой: косонисходящая депрессия ST с асимметричной инверсией T, сочетается с вольтажными критериями ГЛЖ
- Интоксикация дигоксином: часто присоединяются аритмии и нарушения проводимости — желудочковая экстрасистолия, непароксизмальная узловая тахикардия, АВ-блокады разной степени, фибрилляция предсердий с замедленным ответом желудочков, двунаправленная желудочковая тахикардия; эти находки поддерживают диагноз токсичности, но их отсутствие её не исключает — токсичность может проявляться без характерных аритмий (ЖКТ- и неврологические симптомы, нарушения электролитов, снижение функции почек)
- Синдром короткого QT: QT укорочен без характерной корытообразной депрессии ST
- Гипокальциемия/гиперкальциемия: влияют на длительность QT, но форма ST иная и нет связи с приёмом гликозидов
Клиническое значение и тактика
Изолированный стабильный ЭКГ-эффект дигоксина без клинических и лабораторных признаков токсичности обычно не требует отмены препарата — это ожидаемая фармакодинамическая находка; решение принимают по совокупности данных, а не по форме ST. Врачу важно задокументировать изменения в истории (чтобы не трактовать их как ишемию при последующих ЭКГ) и оценить клинический контекст: симптомы интоксикации (тошнота, нарушения зрения, спутанность), ритм и проводимость, электролиты, функцию почек.
Диагноз интоксикации основывают не на одной ЭКГ, а на совокупности клиники, времени последнего приёма препарата (концентрацию берут обычно не ранее 6–8 часов после дозы), функции почек и электролитов. Риск токсичности даже при обычной дозе повышают гипокалиемия, гипомагниемия и гиперкальциемия, а также пожилой возраст, почечная недостаточность и лекарственные взаимодействия (повышающие концентрацию дигоксина или усиливающие его эффекты на АВ-проведение); при подозрении на токсичность электролиты и другие факторы риска оценивают в комплексе, а не изолированно. При подозрении на интоксикацию — новые аритмии, нарушения АВ-проведения, выраженная брадикардия, гиперкалиемия, нестабильная гемодинамика — необходима срочная оценка состояния, непрерывный ЭКГ-мониторинг, коррекция электролитов и консультация токсиколога/реаниматолога; при тяжёлой токсичности с жизнеугрожающими аритмиями рассматривают введение дигоксин-специфичных антител (анти-Digoxin Fab) по клиническим показаниям, не откладывая лечение ради результата уровня концентрации.
Нагрузочный тест и интерпретацию депрессии ST при стенокардии у пациентов на дигоксине проводят с осторожностью — эффект препарата снижает специфичность теста к ишемии.
Частые ошибки при расшифровке
- Трактовка корытообразной депрессии ST как признака ишемии или перегрузки ЛЖ без учёта приёма препарата
- Автоматическая постановка диагноза «интоксикация дигоксином» только по форме ST, и наоборот — исключение интоксикации только из-за отсутствия аритмий
- Расчёт на укорочение QT как на обязательный и специфичный признак действия препарата
- Трактовка любой брадикардии или удлинения PR у пациента на дигоксине как безусловно доброкачественного эффекта без оценки на токсичность
- Проведение и интерпретация нагрузочной ЭКГ-пробы без учёта того, что дигоксин искажает критерии ишемической депрессии ST
- Ожидание результата концентрации дигоксина без неотложной терапии при тяжёлой клинической картине токсичности
«Усы Сальвадора Дали» — форма депрессии ST при действии дигоксина
1. Какая форма депрессии ST характерна для действия дигоксина?
Корытообразная депрессия со сглаженным переходом в зубец T типична для действия гликозидов, хотя форма не абсолютно специфична и не исключает ишемию.
2. Что из перечисленного верно в отношении QT при действии дигоксина?
Дигоксин укорачивает длительность потенциала действия желудочков, поэтому QT часто укорочен, но это не обязательный и не специфичный критерий.
3. Какая находка поддерживает диагноз интоксикации дигоксином, а не просто его фармакологического эффекта?
Появление новых аритмий и нарушений АВ-проведения поддерживает диагноз токсичности, хотя их отсутствие интоксикацию не исключает — диагноз основывают на совокупности клиники и лабораторных данных.
Частые вопросы
Как отличить действие дигоксина от интоксикации?
При обычном фармакологическом действии преобладают изменения ST-T и возможное укорочение QT без клинических признаков токсичности. Токсичность подозревают по совокупности клиники (тошнота, зрительные и неврологические симптомы), новых нарушений ритма и проводимости (желудочковая экстрасистолия, непароксизмальная узловая тахикардия, АВ-блокады), функции почек, электролитов и корректно измеренной концентрации препарата в крови. Отсутствие аритмий не исключает интоксикацию.
Опасно ли действие дигоксина на ЭКГ?
Изолированные изменения ST-T сами по себе не опасны и не являются показанием для отмены препарата. Опасность связана с развитием интоксикации, которую устанавливают по клинике, аритмиям и лабораторным данным, а не только по форме ST.
Можно ли по ЭКГ оценивать ишемию у пациента на дигоксине?
Интерпретация депрессии ST при нагрузочной пробе становится менее специфичной, так как препарат сам вызывает похожую депрессию. Нужно учитывать исходную ЭКГ, динамику, клинический контекст и, при необходимости, биомаркеры повреждения миокарда.
В каких отведениях лучше всего виден эффект дигоксина?
В отведениях с наибольшей амплитудой зубца R — обычно II, III, aVF, V5–V6. В отведениях с небольшим R изменения, как правило, выражены слабее, хотя это зависит от индивидуальной морфологии QRS.
Исчезает ли эффект дигоксина после отмены препарата?
Обычно эффект постепенно регрессирует после отмены по мере выведения дигоксина, но это может занять несколько суток и дольше при почечной недостаточности или передозировке из-за увеличения периода полувыведения. Сохраняющиеся изменения ST-T требуют оценки других причин.
