ЭКГ-критерии
- Гиперкалиемия: высокий, симметричный, узкооснованный, заострённый («шатровый») зубец T, часто с уменьшением длительности QT; численного порога ширины основания нет, оценивают морфологию
- Гиперкалиемия: возможная последовательность при нарастании калия — уплощение/исчезновение зубца P, удлинение интервала PQ, расширение QRS >0,12 с; порядок и выраженность вариабельны
- Тяжёлая гиперкалиемия: дальнейшее расширение QRS, слияние QRS и T в синусоидальную кривую — предтерминальный признак
- Гипокалиемия: уплощение или инверсия зубца T, появление и рост зубца U, депрессия сегмента ST
- Гипокалиемия: удлинение интервала QU (ложное удлинение QT за счёт слияния T и U)
- Гиперкальциемия: укорочение интервала QT преимущественно за счёт укорочения сегмента ST; зубец T обычно относительно сохранён, но возможны изменения формы
- Гипокальциемия: удлинение интервала QT за счёт удлинения сегмента ST при обычной длительности зубца T
- Гипомагниемия сама по себе часто не даёт специфической ЭКГ-картины; в сочетании с гипокалиемией возможны удлинение QT/QU и torsades de pointes
Как выглядит на ЭКГ
Калий меняет ЭКГ быстрее остальных электролитов, поэтому его изменения — главный ориентир, но они не развиваются надёжно ступенчато и плохо коррелируют с конкретной концентрацией иона: тяжёлая гиперкалиемия иногда протекает без выраженных изменений.
Гиперкалиемия (K⁺ выше нормы, точный порог зависит от лаборатории, обычно свыше 5,5 ммоль/л): возможная последовательность — высокий, узкий, остроконечный зубец T, прежде всего в грудных отведениях → уплощение и исчезновение зубца P, удлинение PQ → расширение QRS >0,12 с → слияние QRS и T в синусоидальную кривую. Порядок и выраженность этих изменений вариабельны, какая-то из стадий может отсутствовать. QRS измеряют от наиболее раннего начала до наиболее позднего окончания комплекса среди всех 12 отведений, а не в одном произвольно выбранном отведении, иначе расширение можно недооценить.
Гипокалиемия (K⁺ ниже нормы, обычно менее 3,5 ммоль/л): уплощение зубца T, депрессия ST, рост зубца U (виден в V2–V3), который при выраженной гипокалиемии превышает по амплитуде зубец T. Из-за слияния T и U измеренный «QT» на деле отражает QU.
Кальций: гиперкальциемия укорачивает QT преимущественно за счёт укорочения сегмента ST; зубец T обычно относительно сохранён, но возможны изменения его формы. Гипокальциемия удлиняет QT за счёт удлинения ST при обычной длительности зубца T.
Магний: гипомагниемия сама по себе часто не даёт специфической ЭКГ-картины; при дефиците магния, особенно вместе с гипокалиемией, возможны удлинение QT/QU и torsades de pointes. Гипермагниемия может вызывать замедление синусового ритма, удлинение PR, расширение QRS, AV-блокаду, а при тяжёлой токсичности — остановку сердца; изменения зависят от концентрации и часто неспецифичны.
Оценивать изменения нужно во всех 12 отведениях, а не только в выборочных.
| Нарушение | Зубец T | QT/QU | Другое |
|---|---|---|---|
| Гиперкалиемия | заострённый, узкий | норма/укорочен | расширение QRS, исчезновение P |
| Гипокалиемия | уплощён/инвертирован | удлинён (QU) | зубец U, депрессия ST |
| Гиперкальциемия | обычно сохранён | укорочен (за счёт ST) | — |
| Гипокальциемия | обычно сохранён | удлинён (за счёт ST) | — |
| Гипомагниемия | вариабелен | возможно удлинён (часто с гипокалиемией) | аритмогенность |
| Гипермагниемия | — | возможно удлинён PR | брадикардия, расширение QRS, AV-блокада |

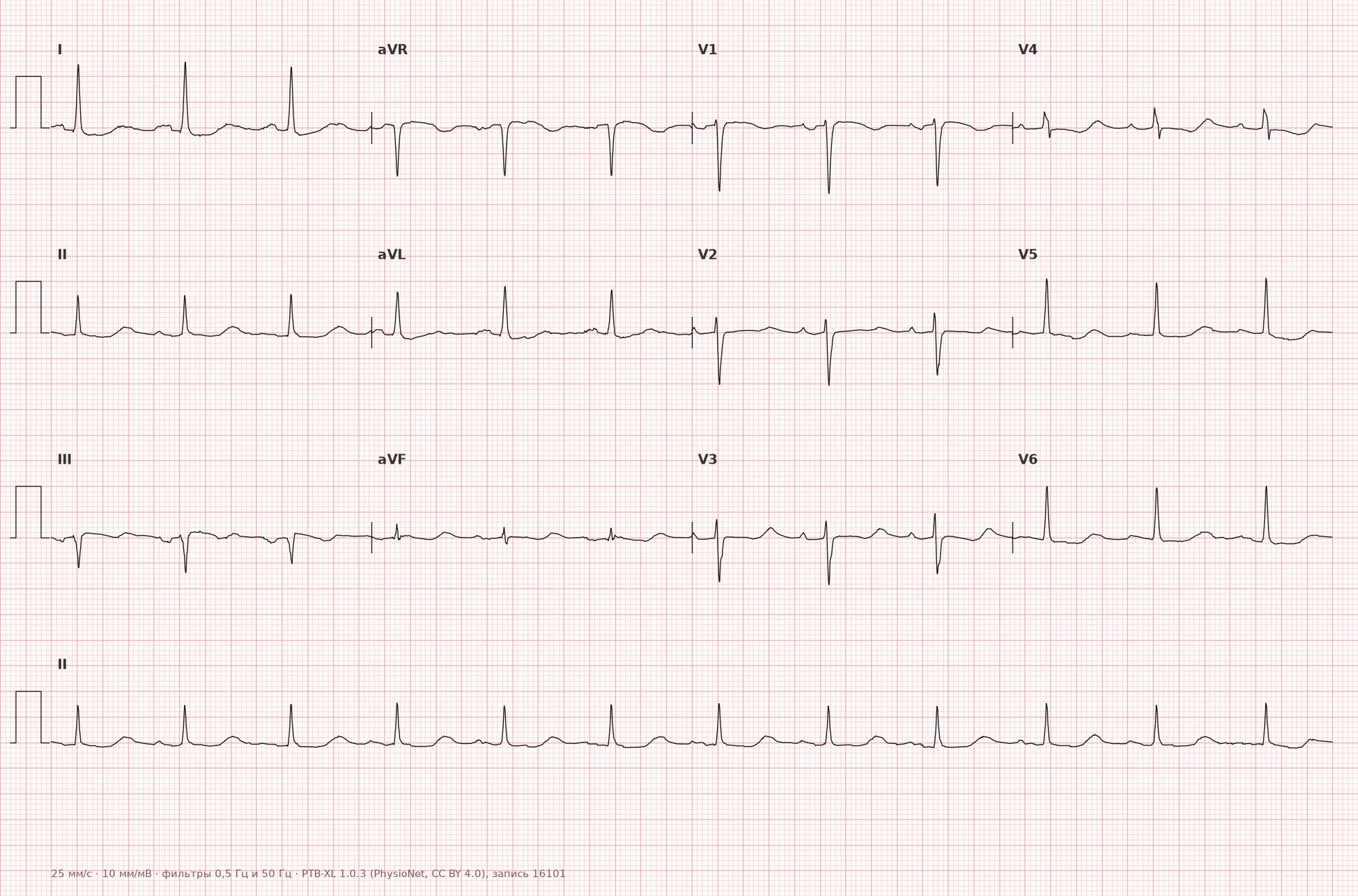

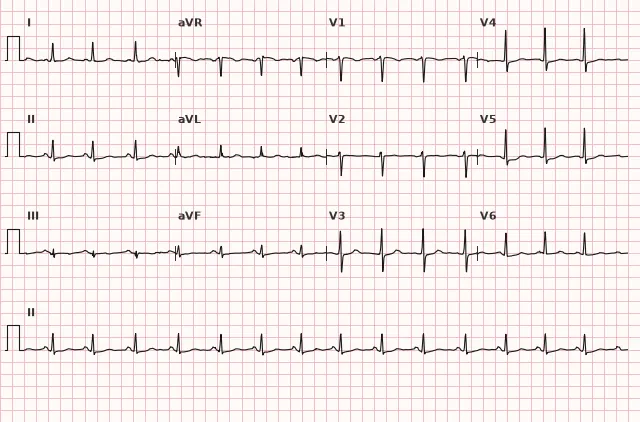

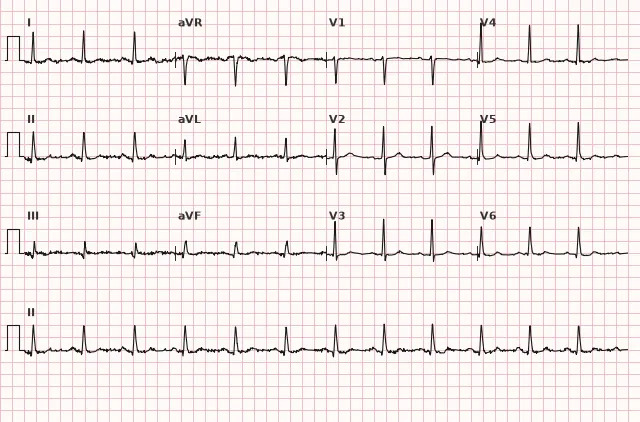

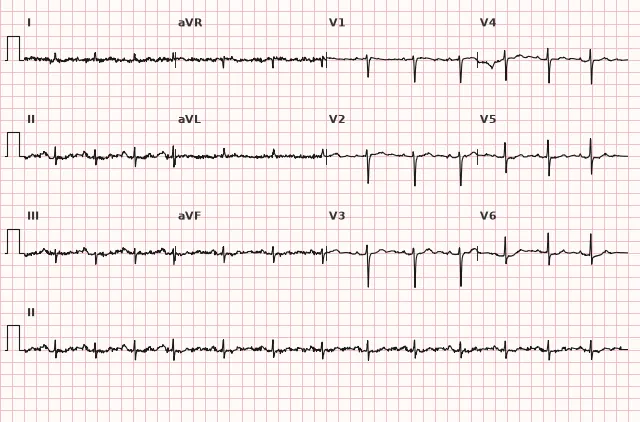

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
Калий определяет потенциал покоя кардиомиоцита и скорость третьей фазы реполяризации. Эффект гиперкалиемии двухфазный: на ранних этапах мембранный потенциал покоя становится менее отрицательным, реполяризация ускоряется — отсюда остроконечный узкий T и возможное укорочение QT; при дальнейшем росте K⁺ снижается возбудимость и инактивируются быстрые натриевые каналы, замедляется внутрижелудочковое и предсердное проведение — отсюда расширение QRS, удлинение PQ и исчезновение P, а зубец T на этой стадии может становиться широким и деформированным, а не только узким. Гипокалиемия, напротив, замедляет реполяризацию и усиливает автоматизм клеток системы Гиса-Пуркинье, что проявляется уплощением T, появлением зубца U и склонностью к желудочковым эктопиям. Кальций влияет на длительность фазы 2 потенциала действия (плато): избыток кальция укорачивает плато и, соответственно, сегмент ST, дефицит — удлиняет его. Магний действует как кофактор многих ионных каналов (включая калиевые и натриевые) и как естественный антагонист кальция, поэтому его дефицит дестабилизирует реполяризацию и провоцирует желудочковые аритмии, в том числе torsades de pointes.
Причины
- Почечная недостаточность (острая и хроническая) — ведущая причина гиперкалиемии
- Приём калийсберегающих диуретиков, ингибиторов АПФ/БРА, препаратов калия, НПВС
- Рабдомиолиз, синдром распада опухоли, массивный гемолиз, тяжёлая травма
- Диуретики (петлевые, тиазидные), рвота, диарея, гиперальдостеронизм — гипокалиемия
- Гипопаратиреоз, дефицит витамина D, почечная недостаточность — гипокальциемия
- Гиперпаратиреоз, злокачественные опухоли с гиперкальциемией, передозировка витамина D — гиперкальциемия
- Алкоголизм, нарушение питания, диарея, диуретики, ингибиторы протонной помпы — гипомагниемия
- Почечная недостаточность, избыточное введение препаратов магния — гипермагниемия
С чем не перепутать
Остроконечный T при гиперкалиемии отличают от физиологически высокого T у молодых и спортсменов по узости основания и сочетанию с другими изменениями (расширение QRS, исчезновение P), а не изолированной амплитудой. Расширение QRS при тяжёлой гиперкалиемии напоминает блокаду ножки пучка Гиса или ЖТ, но форма комплекса более однородная, синусоидальная, без типичной морфологии блокады, и клиническая картина (почечная недостаточность, лабораторные данные) наводит на электролитную причину. Удлинение QT при гипокалиемии и гипомагниемии нужно отличать от истинного удлинения QT другой этиологии (врождённый синдром, препараты) — ключ в правильном измерении: при гипокалиемии часто измеряют QU вместо QT из-за слившегося зубца U. Укорочение QT при гиперкальциемии отличают от синдрома короткого QT и действия дигоксина по форме сегмента ST и клиническому контексту.
Клиническое значение и тактика
Электролитные нарушения на ЭКГ — повод для немедленного контроля электролитов в крови, в первую очередь калия: синусоидальная форма QRS-T свидетельствует о предтерминальном нарушении возбудимости и проводимости и может быстро перейти в фибрилляцию желудочков, брадиасистолию, асистолию или остановку сердца. При подозрении на жизнеугрожающую гиперкалиемию с изменениями ЭКГ не ждут лабораторного подтверждения: немедленно начинают мониторинг и вводят внутривенный кальций для стабилизации мембраны, параллельно берут кровь на электролиты; мероприятия по перемещению калия в клетки (инсулин с глюкозой, β2-агонист), ощелачиванию и удалению калия (диуретики, диализ) подбирают по клинической ситуации, уровню калия, глюкозе, кислотно-щелочному состоянию и функции почек. Любое изменение зубца T или QT трактуют вместе с клиническим контекстом (почечная функция, приём препаратов, рвота/диарея) и повторяют ЭКГ в динамике на фоне коррекции электролита — изменения обычно обратимы и уменьшаются при нормализации уровня иона. Удлинение QT при гипокалиемии/гипомагниемии повышает риск torsades de pointes, особенно при сопутствующем приёме препаратов, удлиняющих QT.
Частые ошибки при расшифровке
- Принимать высокий заострённый T у молодого пациента за норму без оценки ширины основания и клинической картины
- Измерять QT как QU при выраженной гипокалиемии, получая ложно удлинённый интервал
- Путать расширение QRS при гиперкалиемии с блокадой ножки или желудочковой тахикардией
- Ожидать строгой стадийности изменений при гиперкалиемии и исключать её диагноз из-за «неполной картины»
- Не повторять ЭКГ после коррекции электролита, хотя динамика — лучшее подтверждение электролитной природы изменений
1. Какой ЭКГ-признак наиболее характерен для ранней гиперкалиемии?
Ускорение реполяризации при повышении K⁺ на ранней стадии проявляется узким заострённым зубцом T, прежде всего в грудных отведениях.
2. Чем преимущественно обусловлено укорочение интервала QT при гиперкальциемии?
Избыток кальция сокращает фазу плато потенциала действия, что укорачивает сегмент ST, тогда как зубец T обычно относительно сохранён.
3. Какое сочетание изменений характерно для выраженной гипокалиемии?
Гипокалиемия замедляет реполяризацию, что даёт уплощение/инверсию T, депрессию ST и рост зубца U, который может сливаться с T.
Частые вопросы
Как отличить гиперкалиемию от нормального высокого зубца T?
При гиперкалиемии зубец T узкий, остроконечный, с симметричными крутыми коленами, и часто сочетается с другими изменениями — уплощением P, удлинением PQ, расширением QRS. Изолированно высокий, но широкий T у молодых и спортсменов обычно не электролитной природы.
Опасны ли электролитные нарушения на ЭКГ?
Да, особенно тяжёлая гиперкалиемия: расширение QRS и синусоидальная кривая — предтерминальные признаки, которые могут быстро перейти в фибрилляцию желудочков, брадиасистолию, асистолию или остановку сердца. Выраженная гипокалиемия и гипомагниемия удлиняют QT и повышают риск torsades de pointes.
Можно ли по ЭКГ точно определить уровень калия или кальция в крови?
Нет, ЭКГ отражает лишь функциональный эффект электролита на миокард и коррелирует с его уровнем нестрого — выраженность изменений зависит от скорости нарастания нарушения и индивидуальной чувствительности, тяжёлая гиперкалиемия может протекать без явных изменений. Диагноз подтверждают лабораторным анализом крови.
Почему при гипокалиемии QT выглядит удлинённым?
Из-за роста зубца U, который сливается с зубцом T. Измеренный интервал фактически представляет собой QU, а не истинный QT, поэтому важно внимательно разделять эти зубцы при измерении.
Что происходит с зубцом P при гиперкалиемии?
По мере нарастания уровня калия зубец P постепенно уплощается, его амплитуда снижается, а затем он может уменьшиться или исчезнуть на поверхностной ЭКГ из-за угнетения предсердной возбудимости и/или нарушения генерации или проведения синусового импульса. По поверхностной ЭКГ механизм обычно неразличим.
