ЭКГ-критерии
- Отклонение ЭОС вправо: угол > +90°, чаще > +110° (при исключении других причин)
- R в V1 >6–7 мм и/или R/S в V1 > 1 при нормальной продолжительности QRS — один из возможных критериев у взрослых, оценивается вместе с другими; также используют сумму R в V1 + S в V5 или V6 > 10,5 мм. Критерии RVH в целом малочувствительны и зависят от возраста, пола, положения сердца, телосложения
- R/S < 1 в V5 или V6 (уменьшение зубца R, рост S к латеральным отведениям); дополнительно может использоваться S в V5 или V6 >7 мм
- qR-паттерн в V1 без инфаркта миокарда — высокоспецифичный, но нечувствительный признак
- Инверсия или снижение T в V1–V3 («перегрузка» ПЖ) — возможный вторичный признак перегрузки/гипертрофии ПЖ, но неспецифичен; не исключает ишемию и встречается при ТЭЛА, остром перегрузочном состоянии ПЖ, переднем ОКС, БПНПГ
- Высокий заострённый P >2,5 мм в II/III/aVF (P pulmonale); в V1 может быть увеличена начальная положительная фаза P — косвенный и неспецифичный признак увеличения правого предсердия, не критерий ГПЖ
- Неполная или полная блокада правой ножки пучка Гиса как частое сопутствующее нарушение проведения
Как выглядит на ЭКГ
Основной паттерн — изменение соотношения R и S в грудных отведениях. В норме зубец R нарастает от V1 к V5–V6, а S уменьшается. При ГПЖ эта прогрессия нарушается или инвертируется: в V1 R становится доминирующим (R/S > 1, R обычно >6–7 мм), а в V5 или V6 сохраняется выраженный S (R/S < 1).
| Отведение | Типичная находка при ГПЖ |
|---|---|
| V1 | R/S > 1, R >6–7 мм, возможен qR |
| V5 или V6 | R/S < 1, S >7 мм |
| II, III, aVF | возможны признаки P pulmonale при сопутствующем увеличении правого предсердия |
| aVR | может расти R при выраженной перегрузке ПЖ |
ЭОС отклоняется вправо, часто за +110°, иногда достигает неопределяемой («северо-западной») зоны при выраженной перегрузке. В V1–V3 нередко видна инверсия или снижение зубца T («перегрузка» ПЖ) — это может отражать вторичные изменения реполяризации при перегрузке ПЖ, но признак неспецифичен. При новой или динамической инверсии T необходимо исключать острый коронарный синдром, ТЭЛА и другие острые причины — по клинике, серийной ЭКГ, тропонину и, по показаниям, визуализации. Часто сопутствует неполная блокада правой ножки пучка Гиса (rSR' в V1) — её нужно отличать от истинной ГПЖ по вольтажу R и ширине QRS.
Отдельно от хронической ГПЖ стоит оценивать признаки острой перегрузки правого желудочка: паттерн S1Q3T3 (S в I, Q и отрицательный T в III) и паттерн S1S2S3 (S в I, II и III) — оба малоспецифичны, не являются критериями ГПЖ и классически обсуждаются при подозрении на острую перегрузку ПЖ (в первую очередь ТЭЛА), а не как подтверждение хронической гипертрофии.
Чувствительность ЭКГ-критериев ГПЖ низкая (значимая гипертрофия может не давать явных изменений), специфичность выше при сочетании нескольких признаков (высокий R в V1 + отклонение оси + P pulmonale).

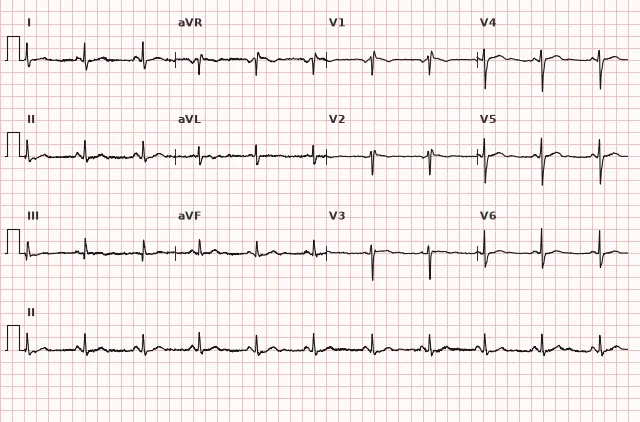

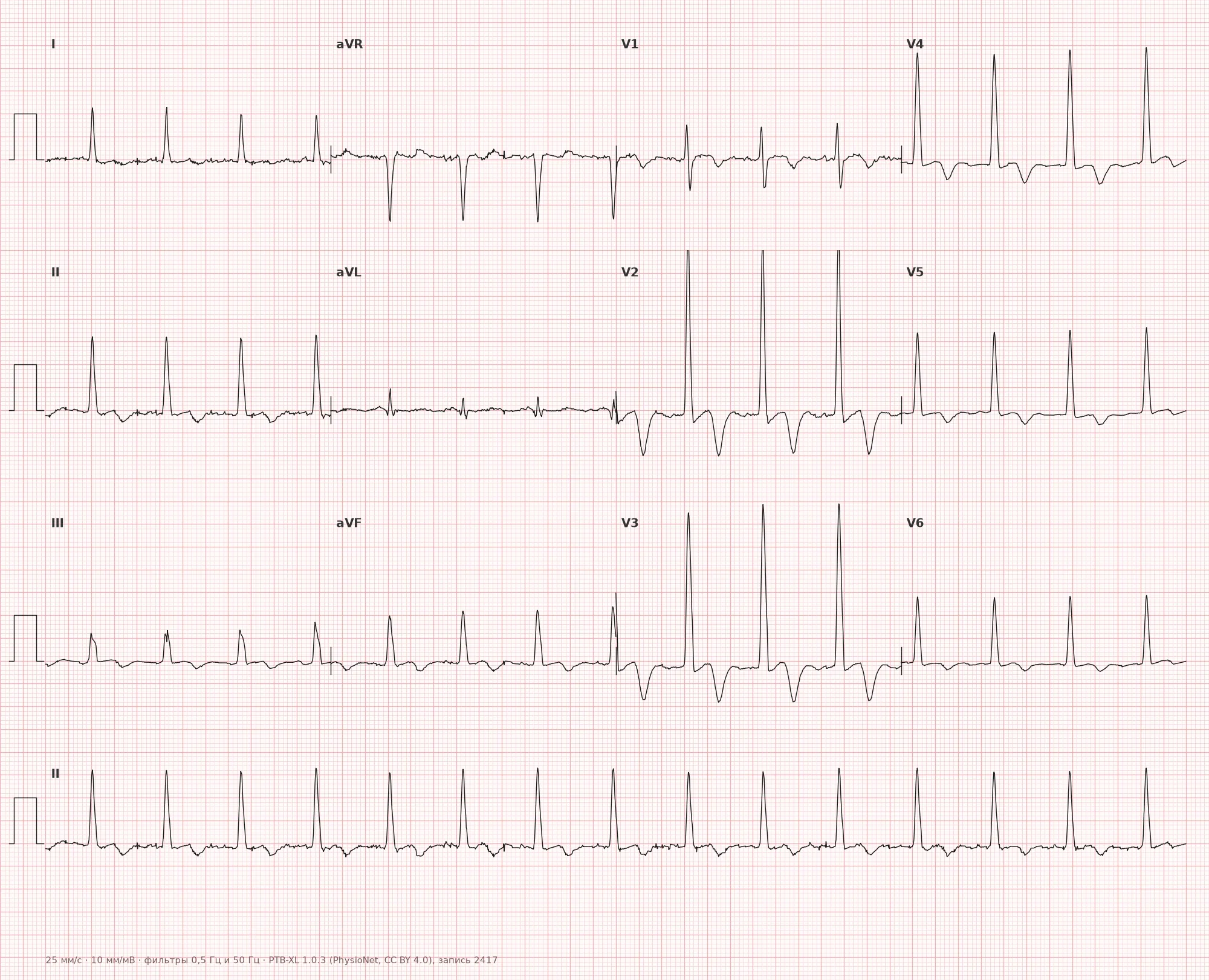

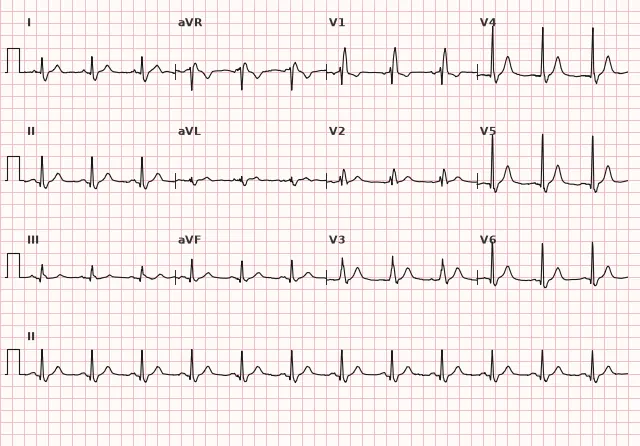

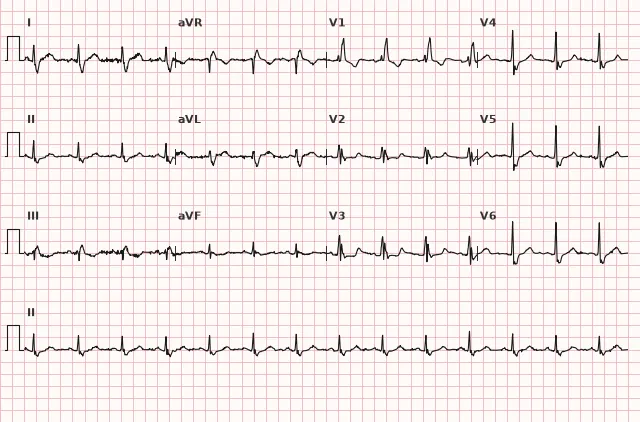

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
В норме масса левого желудочка в 2–3 раза больше массы правого, поэтому электрический вектор деполяризации желудочков направлен влево и назад, что даёт малый R в V1 и доминирующий R в V5–V6. При гипертрофии правого желудочка его масса и, соответственно, электрический вклад возрастают. Суммарный вектор QRS смещается вправо и кпереди — это даёт рост R в V1 и ЭОС вправо.
При перегрузке/ГПЖ могут возникать вторичные изменения реполяризации — обычно отрицательные T и/или изменения ST-T в V1–V3 (иногда глубже), связанные с изменённой последовательностью деполяризации и вторичной реполяризацией гипертрофированной стенки. Эти изменения неспецифичны и не обязательны — выраженная ГПЖ не всегда сопровождается характерным strain-паттерном. Сопутствующее увеличение правого предсердия (P pulmonale) часто идёт рука об руку с ГПЖ, так как оба отдела страдают от одной перегрузки (давлением или объёмом).
Причины
- Хроническая обструктивная болезнь лёгких и хроническое лёгочное сердце
- Первичная и вторичная лёгочная гипертензия
- Стеноз лёгочной артерии
- Тетрада Фалло и другие врождённые пороки с перегрузкой ПЖ
- Дефект межпредсердной перегородки: вызывает преимущественно объёмную перегрузку и дилатацию ПЖ, собственно ГПЖ возможна при значительном шунте и/или развившейся лёгочной гипертензии
- Транспозиция магистральных сосудов: не является универсальной причиной ГПЖ — значение зависит от конкретного типа аномалии, хирургической коррекции и того, какой желудочек выполняет системную работу
- Митральный стеноз с вторичной лёгочной гипертензией
- Хроническая ТЭЛА (хроническая тромбоэмболическая лёгочная гипертензия)
- Синдром обструктивного апноэ сна с тяжёлой гипоксемией
- Идиопатическая лёгочная артериальная гипертензия
С чем не перепутать
- Задний инфаркт миокарда: может имитировать высокий R в V1–V3. В пользу заднего ОИМ говорят соответствующие изменения ST-T, динамика, клиника и подъём ST в V7–V9; ось сердца при этом может быть любой, отсутствие правограммы диагноз не исключает.
- Блокада правой ножки пучка Гиса: R' в V1 происходит на фоне расширенного QRS (≥ 120 мс при полной блокаде) с типичной морфологией rSR'; при ГПЖ QRS обычно не расширен.
- WPW-синдром с право расположенным дополнительным путём: даёт псевдоинфарктные и псевдогипертрофические паттерны за счёт дельта-волны; ищут укорочение PQ и дельта-волну.
- Декстрокардия и неправильное размещение грудных электродов: могут имитировать плохую прогрессию R и смещение оси; проверяют положение электродов и амплитуду P в отведениях от конечностей.
- Вариант нормы у детей и худощавых молодых людей: доминирующий R в V1 может быть юношеским вариантом, без клиники перегрузки правых отделов.
- Острая перегрузка правого желудочка (например, при ТЭЛА): паттерны S1Q3T3 и S1S2S3 неспецифичны и сами по себе не говорят ни о хронической ГПЖ, ни о ТЭЛА — их оценивают вместе с клиникой, D-димером и визуализацией.
Клиническое значение и тактика
ЭКГ-картина ГПЖ — повод искать причину перегрузки правого желудочка: лёгочную патологию, порок сердца, лёгочную гипертензию. Сама по себе ЭКГ не ставит диагноз — чувствительность критериев ограничена, поэтому отрицательная ЭКГ не исключает гипертрофию.
Врачу следует: сопоставить находку с клиникой (одышка, цианоз, признаки правожелудочковой недостаточности), направить на эхокардиографию как первый метод оценки размеров и функции ПЖ, трикуспидальной регургитации и вероятности лёгочной гипертензии; при неопределённости или необходимости точной морфометрии применяют МРТ сердца, а для подтверждения лёгочной гипертензии по показаниям — правостороннюю катетеризацию. Нужно уточнить анамнез по лёгочным и кардиологическим заболеваниям. При инверсии T в V1–V3 на фоне перегрузки ПЖ важно помнить, что это вероятный вторичный признак, а не доказательство её причины и не исключение ишемии: отсутствие острой симптоматики или динамики не исключает ОКС, особенно у пациентов с сахарным диабетом, пожилых и при малосимптомном течении, а вторичные изменения при ГПЖ и ишемические изменения могут сочетаться. Оценивают клинику, серийные ЭКГ и тропонин.
Частые ошибки при расшифровке
- Диагностировать ГПЖ только по одному признаку (например, только по R в V1) без оценки оси и сопутствующих находок
- Трактовать S1Q3T3 или S1S2S3 как подтверждение ГПЖ, а не как малоспецифичный паттерн, требующий отдельной клинической оценки
- Пропустить неполную блокаду правой ножки пучка Гиса как альтернативное объяснение морфологии в V1
- Принять задний инфаркт за ГПЖ из-за похожей картины в V1–V2
- Не учесть возрастные варианты нормы у детей и подростков
1. Какой признак в V1 наиболее характерен для гипертрофии правого желудочка?
R/S >1 в V1, особенно при R >6 мм, — один из критериев ГПЖ; широкий rSR' типичен для блокады правой ножки. Диагноз по одному признаку не устанавливают — нужна оценка оси и других находок.
2. Какое сочетание находок на ЭКГ дополнительно повышает специфичность диагноза ГПЖ, помимо высокого R в V1?
Отклонение ЭОС вправо и P pulmonale отражают общую перегрузку правых отделов и повышают специфичность диагноза ГПЖ.
3. Какое состояние чаще всего приходится дифференцировать с ГПЖ по картине в V1–V2?
Задний инфаркт может давать высокий R в V1–V2; отличают по изменениям ST-T, динамике, клинике и подъёму ST в V7–V9, при этом отсутствие правограммы диагноз не исключает.
Частые вопросы
Как отличить гипертрофию правого желудочка от блокады правой ножки пучка Гиса?
При блокаде QRS расширен (≥ 120 мс при полной блокаде) с типичной морфологией rSR' в V1 и широким S в I, V5–V6. При ГПЖ ширина QRS обычно в норме, а главные признаки — высокий R в V1 и отклонение ЭОС вправо.
Опасна ли гипертрофия правого желудочка?
Сама находка на ЭКГ не угрожает жизни напрямую, но указывает на хроническую перегрузку правых отделов сердца — чаще всего лёгочную гипертензию или хроническую лёгочную патологию. Прогноз зависит от основного заболевания и степени перегрузки, поэтому находка требует дальнейшего обследования.
Можно ли поставить диагноз ГПЖ только по ЭКГ?
Нет. ЭКГ-критерии имеют низкую чувствительность, особенно на ранних стадиях гипертрофии. ЭхоКГ — первый метод оценки размеров и функции ПЖ, трикуспидальной регургитации и вероятности лёгочной гипертензии; при неопределённости или необходимости точной морфометрии применяют МРТ сердца, а для подтверждения лёгочной гипертензии — правостороннюю катетеризацию по показаниям.
Почему при ГПЖ зубец T отрицательный в правых грудных отведениях?
Это вероятный вторичный признак «перегрузки» правого желудочка, связанный с изменённой реполяризацией гипертрофированной стенки, но он неспецифичен. Сам по себе он не доказывает причину перегрузки и не исключает ишемию: отсутствие острой клиники или динамики не гарантирует, что изменения не ишемические, особенно у пожилых и пациентов с сахарным диабетом. При новой или сомнительной картине оценивают клинику, серийные ЭКГ и тропонин.
У всех ли пациентов с лёгочной гипертензией есть признаки ГПЖ на ЭКГ?
Нет, при умеренной лёгочной гипертензии ЭКГ может оставаться нормальной. Отсутствие изменений не исключает значимую перегрузку правого желудочка, поэтому решающую роль играет эхокардиография, а при необходимости — МРТ сердца и катетеризация.
