ЭКГ-критерии
- Ширина комплекса QRS ≥ 120 мс для полной БПНПГ; 110–119 мс при соответствующей морфологии — неполная БПНПГ
- В отведении V1 (реже V2) конечная положительная зазубрина: rSR', rsR' или широкий зазубренный R
- В отведениях I и V6 широкий терминальный зазубренный зубец S длительностью > 40 мс или длительностью больше R в этом отведении (конечное отклонение вправо и кпереди)
- Время внутреннего отклонения в V1 > 50 мс
- Вторичные изменения ST-T: депрессия ST и/или отрицательный T в V1–V3, направленные противоположно конечной части QRS
- Начальная активация QRS, включая септальную, при изолированной БПНПГ обычно сохранена; задержка проведения затрагивает преимущественно терминальную часть QRS — но сопутствующие заболевания и сочетанные блокады могут её менять, это оценивают отдельно, не как абсолютное правило
Как выглядит на ЭКГ
Ключевое отведение — V1 (иногда информативнее V2). Классическая картина: узкий начальный зубец r, небольшой зубец S, затем широкий зазубренный зубец R' — комплекс типа rSR' или rsR'. Встречаются варианты: широкий зазубренный монофазный R, или M-образный комплекс. В отведениях I, aVL и V6 — широкий, часто зазубренный зубец S длительностью более 40 мс (отражает замедленную деполяризацию правого желудочка, уходящую вправо-вперёд в конце QRS).
| Отведение | Типичный паттерн |
|---|---|
| V1–V2 | rSR', rsR' или широкий R с зазубриной |
| I, aVL, V6 | широкий зазубренный S (>40 мс) |
| V1–V3 | косонисходящая депрессия ST, отрицательный или двухфазный T (дискордантно направлен QRS) |
При изолированной БПНПГ начальная деполяризация межжелудочковой перегородки обычно существенно не нарушена, поэтому зубец Q в отведениях, где он в норме встречается (II, III, aVF, V5–V6), сохраняет диагностическое значение чаще, чем при блокаде левой ножки. Но это не абсолютное правило: сопутствующий инфаркт, гипертрофия, рубец или сочетанные нарушения проводимости могут менять и начальную часть QRS, поэтому оценку всегда проводят вместе с клиникой и динамикой ЭКГ, а не по одному зубцу Q. Изолированная БПНПГ обычно не вызывает значимого отклонения электрической оси сердца. Выраженное отклонение оси при БПНПГ требует отдельной оценки и может указывать на сопутствующую блокаду передней или задней ветви левой ножки (бифасцикулярная блокада), но подтверждается отдельными критериями блокады фасцикла, так как отклонение оси само по себе может быть вызвано гипертрофией желудочков, инфарктом, изменением положения сердца и другими причинами.

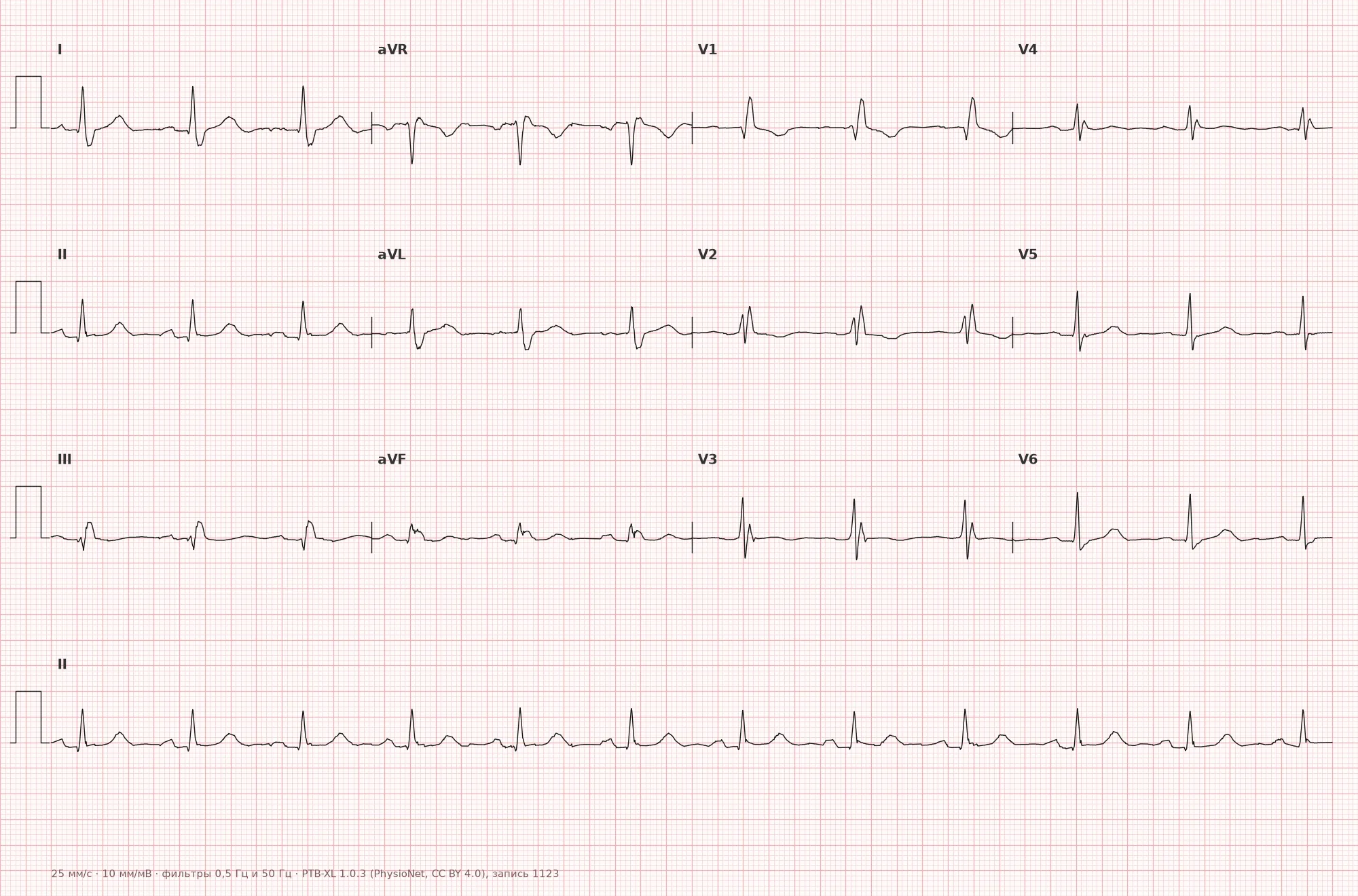

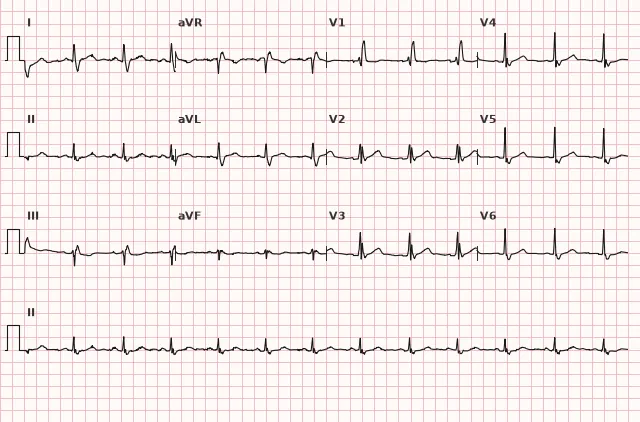

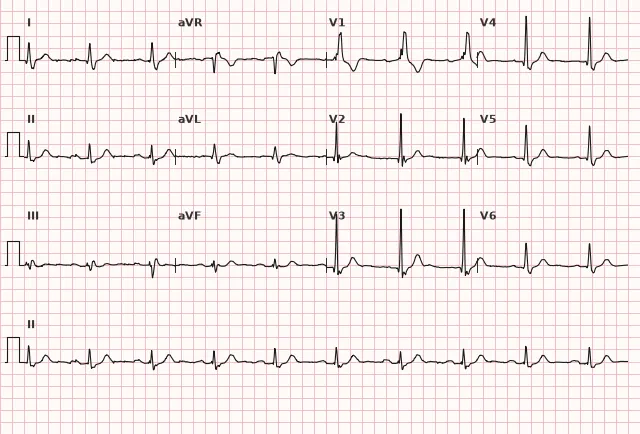

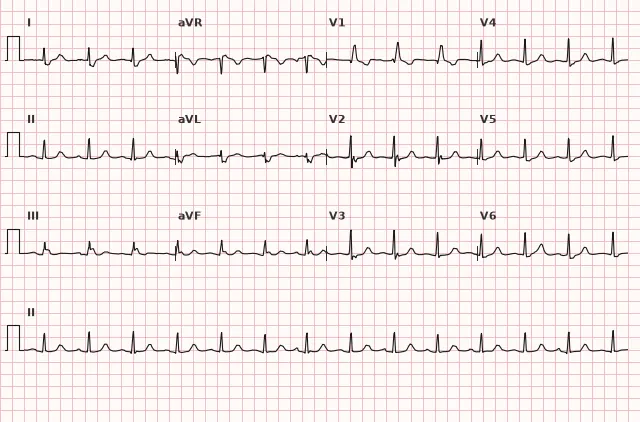

Реальные ЭКГ: 7 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
Правая ножка пучка Гиса тонкая и более чувствительна к повреждению, чем левая; кровоснабжается преимущественно ветвями передней межжелудочковой артерии (LAD), но возможна и вариабельная роль ветвей правой коронарной артерии. При её блокаде импульс по левой ножке возбуждает межжелудочковую перегородку и левый желудочек обычным путём и в обычные сроки. Правый желудочек деполяризуется с задержкой — не напрямую по проводящей системе, а медленно, клетка за клеткой, через миокард от левого желудочка. Это удлиняет QRS и создаёт позднее отклонение вектора вправо и кпереди — отсюда конечный R' в V1 и широкий S в I, V6.
Причины
- Вариант нормы у здоровых людей (изолированная неполная или полная БПНПГ без структурной патологии сердца)
- Врождённые пороки сердца (дефект межпредсердной перегородки, тетрада Фалло, после их хирургической коррекции)
- Перегрузка и гипертрофия правого желудочка (ХОБЛ, лёгочное сердце, ТЭЛА)
- ИБС, инфаркт миокарда (особенно передний, с поражением передней нисходящей артерии)
- Миокардит, кардиомиопатии, саркоидоз сердца, аритмогенная кардиомиопатия правого желудочка
- Дегенеративные изменения проводящей системы с возрастом (болезнь Ленегра–Лева)
- Ятрогенная причина: катетеризация правых отделов сердца, кардиохирургические операции
- Гиперкалиемия и некоторые интоксикации (блокаторы натриевых каналов) могут давать похожую морфологию
С чем не перепутать
- Паттерн Бругада 1 типа: coved-подъём ST ≥ 2 мм в V1–V2 (в том числе при высоком расположении правых грудных электродов) с переходом в отрицательный T. Отличие от БПНПГ не основывается только на наличии или отсутствии широкого S в I и V6 — оценивают весь QRS-ST-T-паттерн, расположение электродов и клинический контекст; возможен фенотипический overlap с БПНПГ
- Блокада левой ножки: в V1 глубокий широкий S или QS, в I и V6 — широкий монофазный R без зазубрины; направление вектора противоположное БПНПГ
- Гипертрофия правого желудочка: может давать похожий паттерн rSR' в V1, но QRS обычно не расширен, и есть отклонение ЭОС вправо с другими признаками перегрузки
- Декстрокардия и неправильное положение V1–V2: могут имитировать зазубренный R, но при проверке электродов и в правильных отведениях картина меняется
- Инфаркт миокарда: при изолированной БПНПГ начальная часть QRS обычно сохранена, поэтому патологический Q и изменения ST в соответствующих отведениях чаще сохраняют диагностическое значение, чем при БЛНПГ, — но вторичные ST-T-изменения самой блокады, особенно в правых грудных отведениях, могут маскировать или имитировать ишемию, поэтому оценку проводят в комплексе с клиникой, динамикой ЭКГ и тропонином
Клиническое значение и тактика
Изолированная БПНПГ без структурной патологии сердца обычно доброкачественна и не требует специального лечения. При впервые выявленной БПНПГ врач должен искать причину: оценить признаки перегрузки правых отделов, ИБС, лёгочной патологии, врождённых пороков — анамнез, ЭхоКГ по показаниям. БПНПГ в сочетании с блокадой передней или задней ветви левой ножки формирует бифасцикулярную блокаду — такое сочетание требует внимания к риску прогрессирования до полной АВ-блокады, особенно при синкопальных состояниях. Изолированная БПНПГ не является самостоятельным критерием ИМпST, однако при сохраняющейся клинической картине ишемии БПНПГ (новая или уже известная) рассматривается как высокорисковый признак: по подходу ESC 2023 это требует срочной оценки и, при соответствующей клинике, немедленной коронарографии/реперфузионной стратегии — наравне с другими эквивалентами окклюзии. Сама БПНПГ не заменяет стандартную оценку сегмента ST и зубца Q. Ширина QRS и наличие БПНПГ учитываются при отборе на сердечную ресинхронизирующую терапию (хуже отвечают на неё, чем пациенты с БЛНПГ).
Частые ошибки при расшифровке
- Принять паттерн Бругада типа 1 за БПНПГ из-за похожего вида в V1
- Не измерить реальную ширину QRS и спутать неполную БПНПГ с полной
- Забыть посмотреть I и V6 — без широкого зазубренного S диагноз БПНПГ сомнителен
- Трактовать вторичную депрессию ST и отрицательный T в V1–V3 как ишемию, не учитывая, что это ожидаемое следствие самой блокады
- Не заметить сопутствующее отклонение ЭОС и не оценить его отдельными критериями блокады фасцикла при подозрении на бифасцикулярную блокаду
MaRRoW: Morphology rSR' — RBBB имеет R' (ухо кролика) в V1 (right), LBBB — широкий S в V1
1. Какой признак в отведении V1 характерен для полной БПНПГ?
Зазубренный конечный R' в V1 (rSR', rsR') — классический признак задержанной деполяризации правого желудочка при БПНПГ.
2. Какова минимальная ширина QRS для диагностики полной БПНПГ?
Полная БПНПГ диагностируется при ширине QRS ≥ 120 мс; при 110–119 мс с соответствующей морфологией говорят о неполной блокаде.
3. Почему при изолированной БПНПГ зубец Q обычно сохраняет диагностическое значение для оценки инфаркта, в отличие от БЛНПГ?
При изолированной БПНПГ блокируется в основном терминальная часть деполяризации желудочков, начальная перегородочная активация обычно сохранена — но итоговую оценку всегда дополняют клиникой и динамикой ЭКГ.
Частые вопросы
Опасна ли блокада правой ножки пучка Гиса?
Изолированная БПНПГ у человека без заболеваний сердца обычно доброкачественна и не влияет на прогноз. Опасность появляется, когда БПНПГ сочетается с блокадой ветви левой ножки (бифасцикулярная блокада), возникает остро на фоне ОКС или сопровождается структурной патологией сердца — тогда нужно искать причину и оценивать риск прогрессирования блокады.
Как отличить полную БПНПГ от неполной?
Различие определяется шириной QRS при наличии соответствующей морфологии БПНПГ: QRS ≥ 120 мс соответствует полной блокаде, 110–119 мс с типичным rSR'/rsR' в V1 и широким терминальным S в I и V6 — неполной. При этом изолированный rSr' в V1 без широкого S в I, V6 и без остальных признаков не равен диагнозу неполной БПНПГ и может быть неспецифическим вариантом нормы.
Можно ли диагностировать инфаркт миокарда при БПНПГ?
БПНПГ обычно меньше искажает начальную часть QRS, чем БЛНПГ, поэтому патологический зубец Q и изменения ST-T в соответствующих отведениях оцениваются, но не изолированно: вторичные ST-T-изменения самой блокады могут маскировать или имитировать ишемию. Диагноз подтверждают клиникой, серийной ЭКГ и тропонином, а при подозрении на ОКС действуют по срочной инвазивной тактике.
Чем БПНПГ отличается от синдрома Бругада на ЭКГ?
При синдроме Бругада типа 1 в V1–V2 характерен coved-подъём ST ≥ 2 мм с переходом в отрицательный T. Отличие от БПНПГ не сводится только к наличию или отсутствию широкого зазубренного S в I и V6 — оценивают весь QRS-ST-T-паттерн, расположение электродов и клинический контекст, так как возможен фенотипический overlap.
Требует ли БПНПГ лечения?
Сама блокада не лечится — лечат основное заболевание, если оно выявлено. При бессимптомной изолированной БПНПГ без структурной патологии сердца специальное наблюдение, как правило, не требуется.
