ЭКГ-критерии
- Амплитуда зубца P более 2,5 мм (0,25 мВ) при скорости 25 мм/с в нижних отведениях II, III, aVF — основной и наиболее стандартизованный критерий; в части руководств порог снижен до ≥ 2,0 мм. Отведение II чаще всего наиболее удобно для измерения, но высокий P в III и aVF не следует считать второстепенным — критерий выполняется при его наличии в любом из этих отведений
- При изолированном типичном паттерне P pulmonale длительность зубца P обычно не увеличена и остаётся в пределах нормы (< 120 мс); это типичный, но не обязательный признак — расширение P не исключает увеличение правого предсердия и может говорить о сочетанном поражении обоих предсердий
- Заострённая (пикообразная) форма зубца P в II, III, aVF — отсюда термин «P pulmonale»
- В V1 иногда используют дополнительный критерий: амплитуда начальной положительной фазы двухфазного P ≥ 1,5 мм; этот признак не равнозначен основному амплитудному критерию в нижних отведениях. Изменения в V2 могут присутствовать, но отдельного стандартного порога для V2 не существует
- Ось P может отклоняться вправо (ориентировочно > +75°) — вспомогательный, необязательный признак, не входящий в число обязательных диагностических критериев
- Часто сочетается с другими признаками перегрузки правых отделов: отклонение ЭОС вправо, признаки гипертрофии/перегрузки правого желудочка
- Амплитуду P оценивают во всех нижних отведениях (II, III, aVF); критерий считается выполненным, если порог превышен хотя бы в одном из них, а не только в II
Как выглядит на ЭКГ
Зубец P в норме формируется последовательной деполяризацией правого, затем левого предсердия; его векторная сумма даёт пологий куполообразный зубец амплитудой до 2,5 мм, длительностью обычно 80–110 мс и не более 120 мс в отведении II.
При P pulmonale начальная (правопредсердная) часть вектора P усиливается и становится доминирующей. Результат — высокий, заострённый зубец P при обычно сохранной длительности:
| Отведение | Признак |
|---|---|
| II, III, aVF | P высокий (> 2,5 мм, по некоторым авторам ≥ 2,0 мм), заострённый; критерий выполняется при наличии хотя бы в одном из этих отведений |
| V1 | дополнительный критерий: начальная положительная фаза двухфазного P увеличена (≥ 1,5 мм) |
| V2 | иногда также увеличена начальная позитивная фаза, но самостоятельного порога нет |
При изолированном типичном P pulmonale длительность P остаётся нормальной — этим паттерн отличается от увеличения левого предсердия, где P расширяется и расщепляется (P mitrale). Но само ЭКГ-увеличение правого предсердия не требует обязательной нормальной длительности P: при сочетанном поражении обоих предсердий или нарушениях внутрипредсердного проведения P может быть и расширен, и это не исключает правопредсердную патологию. Форму в нижних отведениях иногда описывают как высокий, заострённый P («готический шпиль») — это не стандартизованный термин, а лишь образное описание.

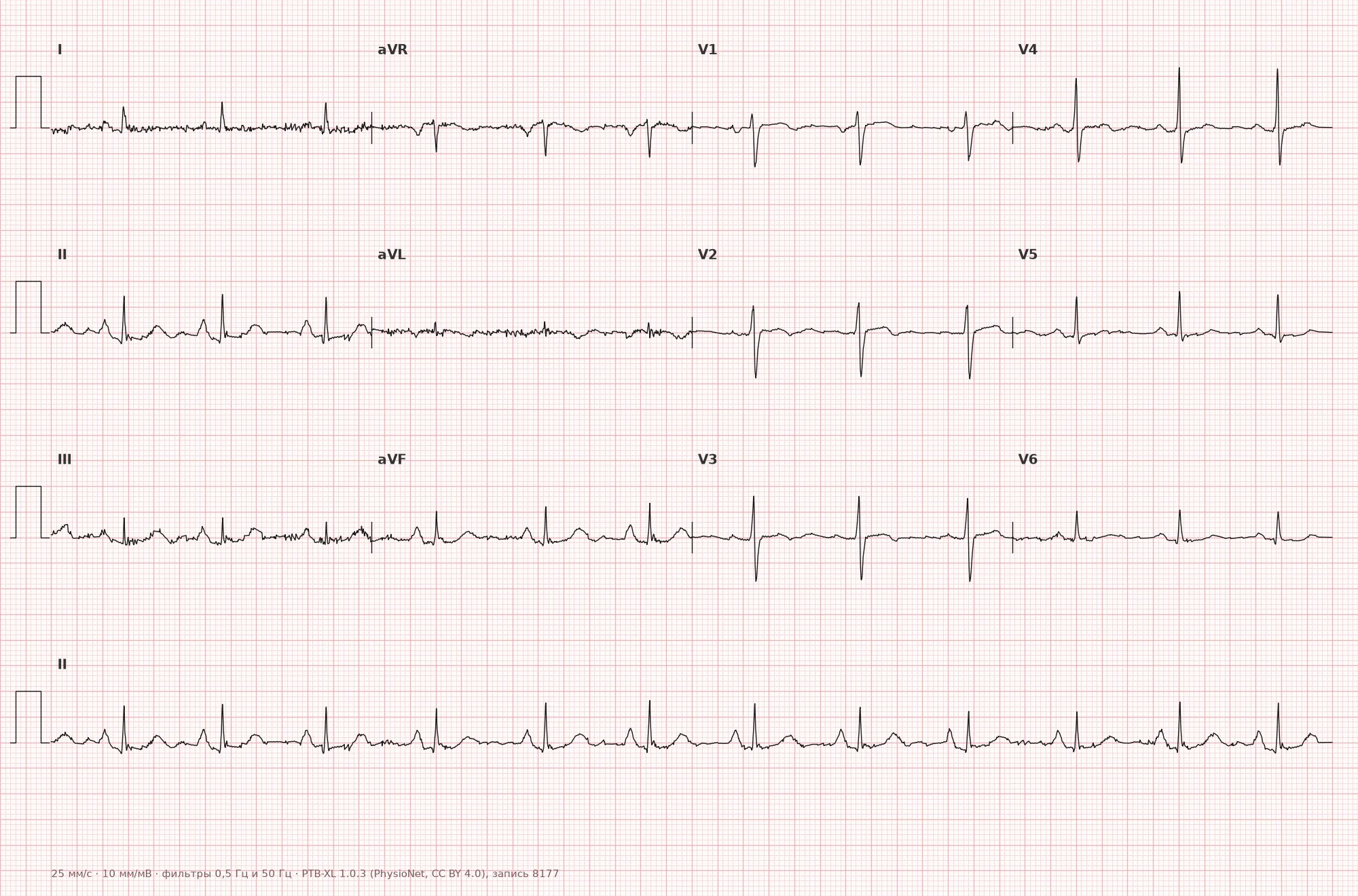

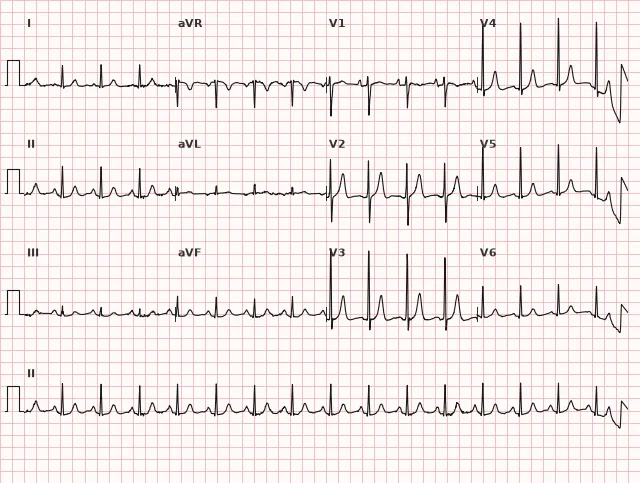

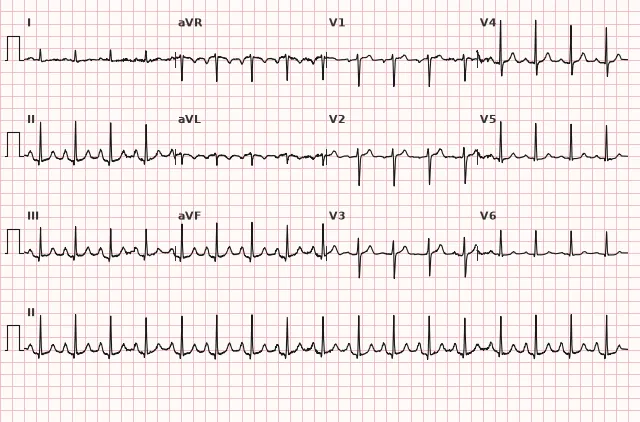

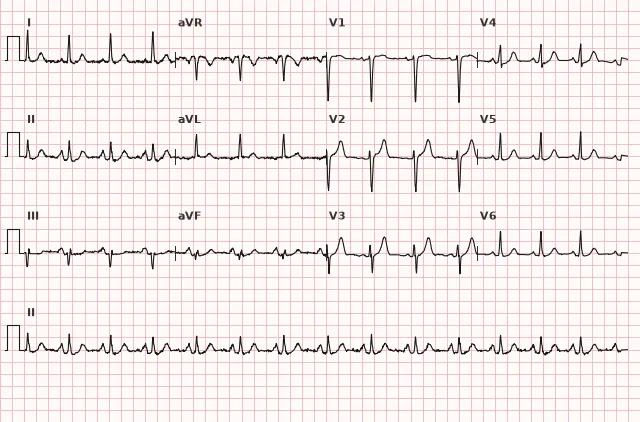

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
Деполяризация предсердий на ЭКГ — это сумма векторов правого и левого предсердия, слегка смещённых по времени: правое предсердие активируется первым и формирует начальную часть зубца P, левое — несколько позже, формируя конечную часть.
При перегрузке давлением или объёмом правого предсердия амплитуда его электрического вектора может нарастать, тогда как время деполяризации почти не меняется, так как масса миокарда правого предсердия исходно невелика. Теоретически это объясняет высокий, но не обязательно расширенный зубец P. Однако высота и форма P коррелируют с анатомическим размером и состоянием правого предсердия слабо: при подтверждённой дилатации или гипертрофии P pulmonale может отсутствовать, а чувствительность и специфичность признака ограничены. Поэтому P pulmonale правильнее считать электрокардиографическим маркером возможной перегрузки или аномалии правого предсердия, а не доказательством его увеличения — анатомическую оценку даёт эхокардиография.
Причины
- Хроническая обструктивная болезнь лёгких, эмфизема, хроническое лёгочное сердце (отсюда и название «P pulmonale»)
- Лёгочная гипертензия любого генеза (первичная, вследствие хронической тромбоэмболической болезни, патологии малого круга)
- Стеноз или недостаточность трикуспидального клапана
- Стеноз лёгочной артерии, другие врождённые пороки с перегрузкой правых отделов (например, дефект межпредсердной перегородки)
- Тетрада Фалло и другие врождённые пороки с перегрузкой правого желудочка и предсердия
- Острая перегрузка правых отделов при массивной тромбоэмболии лёгочной артерии (ТЭЛА) — высокий P pulmonale при этом встречается непостоянно и не используется ни для диагностики, ни для исключения ТЭЛА; ЭКГ при острой ТЭЛА часто нормальна или даёт неспецифические изменения, а тактика определяется клинической вероятностью, D-димером и визуализацией, а не оценкой одного зубца P
- Иногда — вариант нормы у здоровых людей без структурной патологии
С чем не перепутать
- Увеличение левого предсердия (P mitrale) — зубец P расширен (≥ 120 мс), двугорбый в II; в V1 оценивают терминальную отрицательную силу P (критерий Морриса) — произведение глубины и длительности конечной отрицательной фазы, по модулю ориентировочно ≥ 0,04 мм·с (примерно глубина ≥ 1 мм и длительность ≥ 40 мс); признак относится к увеличению левого предсердия и также не является строго специфичным. При изолированном типичном P pulmonale ширина P остаётся нормальной, но расширение P само по себе не исключает сопутствующую патологию правого предсердия.
- Увеличение обоих предсердий — сочетание высокого начального компонента (правопредсердного) и расширенного конечного компонента (левопредсердного) P.
- Нормальный вариант высокого P — нет клинических данных за лёгочную или клапанную патологию, нет сопутствующих признаков перегрузки правого желудочка.
- Миграция водителя ритма или эктопический предсердный ритм — форма P меняется от цикла к циклу или отличается по морфологии и оси от синусового P, а не просто увеличена амплитуда.
Клиническое значение и тактика
P pulmonale сам по себе не угрожает жизни и не подтверждает анатомическое увеличение правого предсердия — это неспецифический электрокардиографический маркер его возможной перегрузки или аномалии, служащий поводом для дальнейшего поиска причины: хронической лёгочной патологии, лёгочной гипертензии или клапанного порока правых отделов.
При выявлении P pulmonale врач должен оценить ЭКГ в целом на признаки гипертрофии и перегрузки правого желудочка (отклонение ЭОС вправо, R в V1, инверсия T в правых грудных отведениях), сопоставить с клинической картиной (одышка, хронический кашель, отёки, анамнез ХОБЛ) и направить на эхокардиографию для оценки размеров предсердия, давления в лёгочной артерии и состояния клапанов. Чувствительность и специфичность ЭКГ-критериев увеличения правого предсердия ограничены, поэтому диагноз не ставится по одной ЭКГ — эхокардиография остаётся основным методом подтверждения.
Частые ошибки при расшифровке
- Путают высокий P pulmonale с нормальным вариантом высокого зубца P при тахикардии или симпатикотонии без оценки формы и клинического контекста
- Не измеряют амплитуду P точно по калибровке (1 мм = 0,1 мВ), переоценивая или недооценивая высоту зубца на глаз
- Оценивают критерий только по отведению II и пропускают высокий P в III или aVF при нормальной амплитуде во II
- Трактуют высокий P pulmonale как надёжный признак острой ТЭЛА или как доказательство анатомической дилатации предсердия, хотя это лишь неспецифический электрический маркер
- Считают расширение зубца P однозначным исключением правопредсердной патологии, не учитывая возможность сочетанного увеличения обоих предсердий
«P pulmonale — высокий, но не широкий» — зубец P в нижних отведениях
1. Какой ЭКГ-признак наиболее характерен для увеличения правого предсердия?
P pulmonale — это амплитудный критерий в нижних отведениях (II, III, aVF) при обычно сохранной длительности зубца P, в отличие от увеличения левого предсердия.
2. Какая патология чаще всего ассоциирована с P pulmonale?
Название P pulmonale исторически связано именно с хронической лёгочной патологией и перегрузкой правых отделов сердца.
3. В каких отведениях следует оценивать амплитуду зубца P при подозрении на увеличение правого предсердия?
Критерий высокого P оценивают во всех нижних отведениях — II, III и aVF; повышение амплитуды хотя бы в одном из них учитывается, а не только в II.
Частые вопросы
Как отличить P pulmonale от P mitrale?
P pulmonale — высокий (> 2,5 мм в II, III или aVF) зубец P, обычно нормальной длительности. P mitrale — расширенный (≥ 120 мс), двугорбый зубец P с глубокой и широкой отрицательной фазой в V1. Главный разделитель — ширина, а не высота, хотя расширение P само по себе не исключает сопутствующую патологию правого предсердия.
Опасно ли увеличение правого предсердия на ЭКГ?
Сам феномен не угрожает жизни напрямую, но указывает на возможную перегрузку правых отделов сердца и требует поиска причины — хронической лёгочной патологии, лёгочной гипертензии или порока трикуспидального/лёгочного клапана.
Может ли P pulmonale быть вариантом нормы?
Высокий зубец P иногда встречается как индивидуальный вариант, в том числе при более вертикальном положении сердца, без структурной патологии. Диагноз по одной ЭКГ не устанавливают: нужно исключить технические погрешности записи, оценить клинику и при показаниях выполнить эхокардиографию.
Какой порог амплитуды P считается диагностическим?
Чаще указывают более 2,5 мм в нижних отведениях (II, III, aVF) при скорости 25 мм/с, в части источников порог снижен до ≥ 2,0 мм. Отведение II обычно наиболее удобно для измерения, но критерий выполняется и при изолированном повышении в III или aVF.
Нужна ли эхокардиография при подозрении на P pulmonale?
Да, ЭКГ-критерии увеличения правого предсердия обладают ограниченной чувствительностью и специфичностью и не подтверждают анатомическое увеличение предсердия, поэтому эхокардиография остаётся основным методом подтверждения размеров предсердия и оценки давления в лёгочной артерии.
