ЭКГ-критерии
- Регулярная, организованная предсердная активность — волны F, часто образующие пилообразный паттерн в нижних отведениях; отсутствие изолинии характерно, но не обязательный признак (при атипичном ТП и в отдельных отведениях изоэлектрические участки возможны)
- Частота волн F обычно 250–350 в минуту (типичное ТП — около 300/мин)
- В II, III, aVF — отрицательные пилообразные волны F при типичном (истмус-зависимом) ТП против часовой стрелки
- В V1 — волны F часто положительные, нередко напоминают зубец P
- Предсердная активность обычно регулярна; вариабельность F-F оценивают по нескольким циклам, не используя фиксированный численный порог
- АВ-проведение фиксированное (2:1, 3:1, 4:1) или переменное — отсюда правильный или неправильный ритм желудочков
- При проведении 2:1 часть волн F может маскироваться комплексом QRS или зубцом T — заподозрить при ЧСС около 150/мин
- Комплекс QRS узкий, если нет сопутствующей блокады ножки или аберрантного проведения
Как выглядит на ЭКГ
Основа диагностики — волны F (flutter waves), идущие друг за другом регулярно, обычно без возврата к изолинии. При типичном (истмус-зависимом, против часовой стрелки) ТП в отведениях II, III, aVF волны F имеют характерную пилообразную форму: медленный нисходящий компонент и более резкий подъём. В V1 волна F часто положительная и может напоминать зубец P, а в V6 — отрицательная.
Частота предсердных волн обычно 250–350 в минуту, классически около 300/мин, но диапазон вариабелен, особенно при атипичном ТП и на фоне антиаритмиков, поэтому сам по себе он не служит абсолютным диагностическим критерием. Обычно из-за рефрактерности АВ-узла возникает функциональная блокада проведения 2:1 и выше (тогда ЧСС желудочков около 150/мин при блокаде 2:1), однако проведение 1:1 возможно — особенно при высокой симпатической активности, у молодых пациентов и на фоне препаратов IC класса — и требует неотложной оценки. Блокада 2:1 — один из самых частых поводов не заметить ТП: половина волн F «спрятана» в комплексе QRS или зубце T, а ритм выглядит как обычная узкая тахикардия.
| Параметр | Типичное ТП |
|---|---|
| Частота волн F | 250–350/мин |
| Форма в II, III, aVF | пилообразная, отрицательная |
| Форма в V1 | положительная |
| QRS | узкий, если нет аберрации |
| Ритм желудочков | правильный (фикс. блок) или неправильный |
При подозрении на скрытые волны F помогают вагусные пробы или введение аденозина под мониторингом — временное усиление АВ-блокады может сделать пилообразную картину в отведениях от конечностей более отчётливой. Это диагностический приём, а не способ лечения ТП: эффект кратковременный, не гарантирован и не заменяет синхронизированную кардиоверсию или контроль частоты.

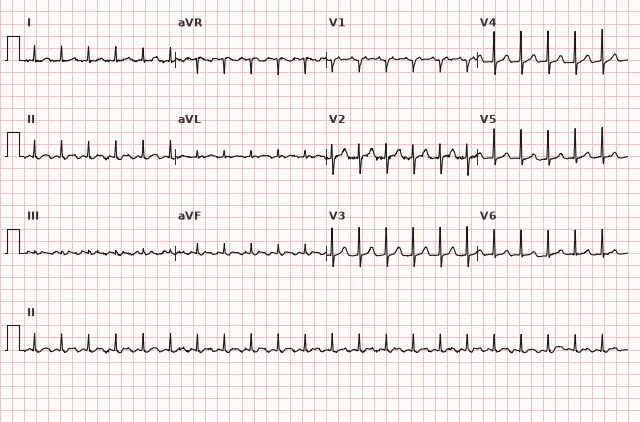

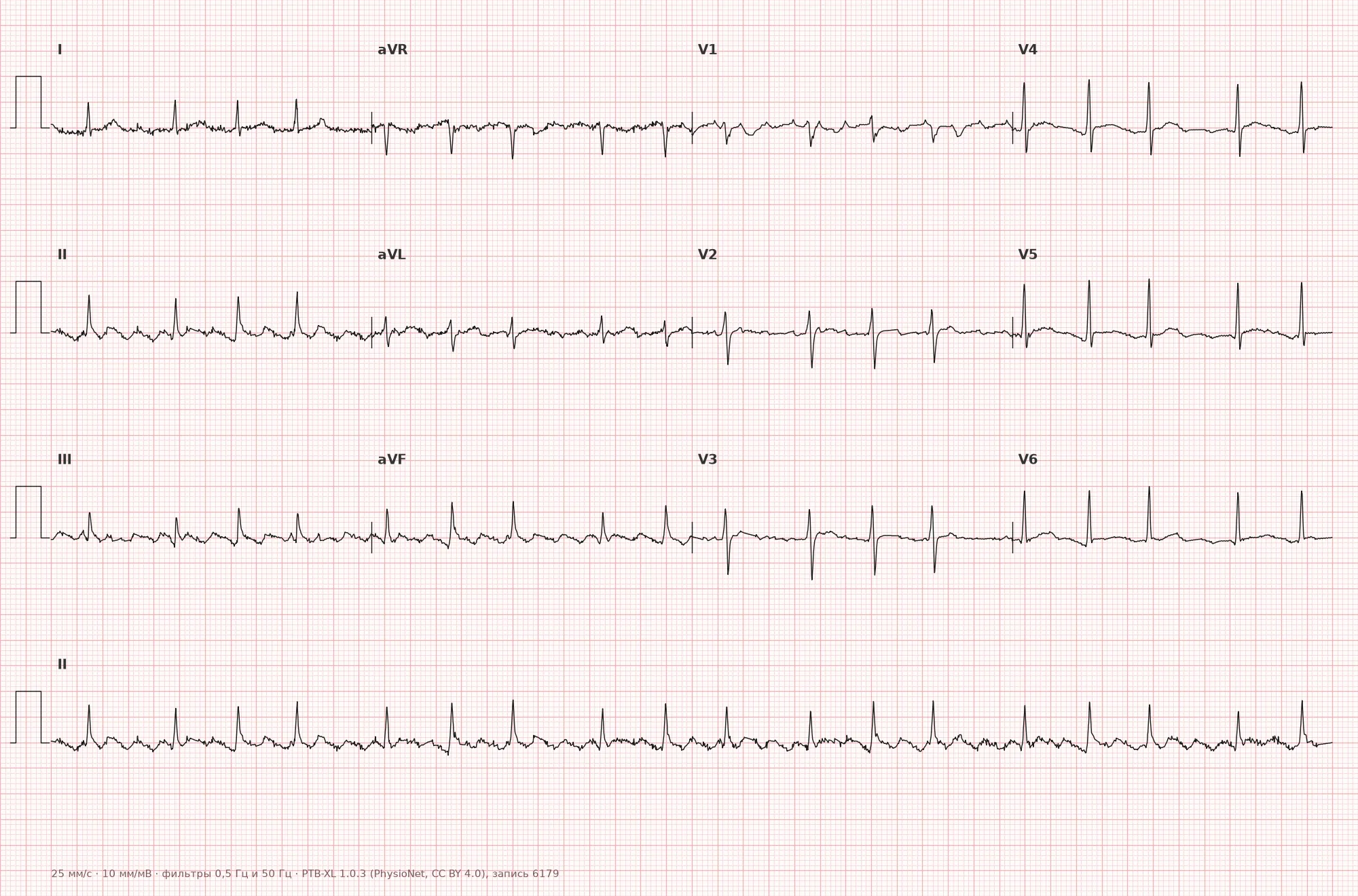

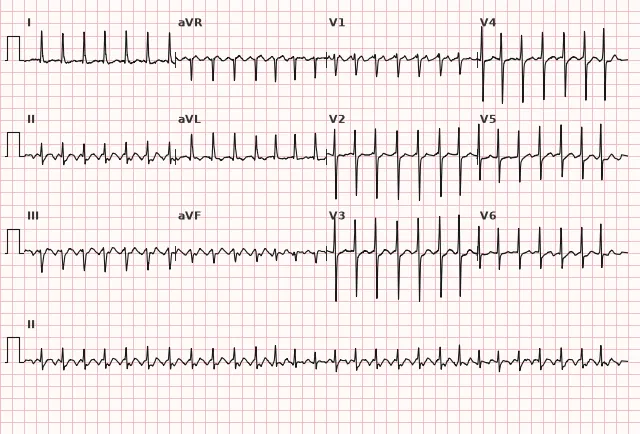

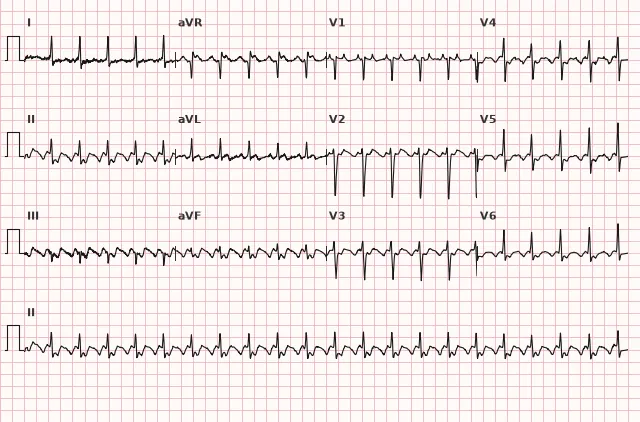

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
В основе типичного ТП — макро-re-entry в правом предсердии, круг которого проходит через кавотрикуспидальный истмус (узкий участок между нижней полой веной и кольцом трикуспидального клапана). Волна возбуждения циркулирует по кругу непрерывно, поэтому на ЭКГ обычно нет изолинии между волнами F — предсердие возбуждается практически без отдыха. Направление циркуляции (против часовой стрелки или по часовой) определяет полярность волн F в нижних отведениях. Обычно из-за рефрактерности АВ-узла возникает функциональная блокада проведения 2:1, 3:1, 4:1 или переменная, но проведение 1:1 возможно и требует неотложной оценки.
Причины
- Структурные заболевания сердца: ИБС, пороки клапанов, кардиомиопатии
- Артериальная гипертензия с увеличением предсердий
- ХОБЛ и хроническое лёгочное сердце
- Состояние после кардиохирургических операций, особенно на предсердиях
- Гипертиреоз
- Миокардит, перикардит
- Как переходная форма при лечении фибрилляции предсердий антиаритмиками IC класса (фармакологическая конверсия ФП в организованное ТП)
- ТП без выявляемого структурного заболевания сердца
С чем не перепутать
- Фибрилляция предсердий — нерегулярная, хаотичная активность без постоянной формы волн, в отличие от регулярных пилообразных волн F при ТП
- Предсердная тахикардия — обычно дискретные зубцы P с возможным изоэлектрическим интервалом, но частота и наличие изолинии перекрываются с ТП; один численный диапазон частоты не позволяет надёжно различить эти аритмии, различие основано на механизме и морфологии/оси предсердной активности
- Синусовая тахикардия — сохраняет синусовую морфологию зубца P и физиологическую вариабельность частоты; очень регулярная тахикардия с частотой около 250 в минуту и выше требует исключения СВТ или ТП, особенно если зубцы P неубедительны
- Узкокомплексная тахикардия с ЧСС около 150/мин без явных зубцов P — всегда исключать ТП 2:1 как частую маскирующуюся причину
- Атипичное трепетание предсердий — круг re-entry не связан с кавотрикуспидальным истмусом, форма волн F в нижних отведениях может отличаться от классической пилообразной
Клиническое значение и тактика
ТП связано с существенным риском тромбоэмболий; риск может быть ниже, чем при ФП, но из-за недостатка данных антикоагуляцию обычно рассматривают по аналогичным факторам риска и с учётом действующего руководства. Конкретную шкалу выбирают по локальному руководству (например, CHA2DS2-VA в ESC 2024 или CHA2DS2-VASc в других документах, включая ряд российских рекомендаций). При высокой ЧСС желудочков и длительном течении возможна тахисистолическая кардиомиопатия.
Врачебная тактика на уровне учебника: оценить гемодинамическую стабильность. При нестабильности (гипотензия, отёк лёгких, ишемия, нарушение сознания) — экстренная синхронизированная электрическая кардиоверсия. При стабильном состоянии — контроль частоты (блокаторы АВ-проведения), при показаниях — восстановление ритма (синхронизированная кардиоверсия, антиаритмики) либо катетерная аблация истмуса как радикальный метод при типичном ТП. Пери-кардиоверсионная антикоагуляция ведётся по тому же принципу, что и при ФП: при длительности эпизода более 24 часов или неизвестной длительности обычно требуется не менее 3 недель эффективной антикоагуляции до кардиоверсии либо стратегия с чреспищеводной ЭхоКГ для исключения тромба, а после кардиоверсии антикоагуляция обычно продолжается не менее 4 недель; дальнейшая длительность зависит от риска инсульта по выбранной шкале. Конкретные пороги и предпочтительная шкала риска зависят от версии используемых рекомендаций. Введение препаратов IC класса без предварительного замедления АВ-проведения опасно — может спровоцировать ускорение желудочкового ритма за счёт перехода на проведение 1:1.
Частые ошибки при расшифровке
- Пропуск ТП 2:1 при узкой тахикардии около 150/мин без явных зубцов P — волны F скрыты в QRS или T
- Принятие пилообразных волн F за артефакт или тремор-наводку
- Диагностика фибрилляции предсердий вместо ТП при недостаточно внимательном анализе регулярности волн
- Игнорирование переменного АВ-проведения, из-за чего ритм ошибочно считают нерегулярным по типу ФП
- Недооценка риска ускорения желудочкового ритма при назначении антиаритмиков без контроля АВ-проведения
Пила без отдыха — трепетание; частота предсердий около 300, у желудочков часто ровно половина — 150
1. Какая частота предсердных волн F наиболее типична для трепетания предсердий?
Типичная частота волн F при трепетании предсердий составляет около 250–350 в минуту, классически около 300/мин, хотя диапазон вариабелен.
2. Какой признак отличает трепетание предсердий от фибрилляции предсердий на ЭКГ?
При ТП предсердная активность организована и регулярна, в отличие от хаотичной нерегулярной активности при ФП.
3. Почему при трепетании предсердий с проведением 2:1 его легко пропустить?
При фиксированной блокаде 2:1 одна из двух волн F накладывается на QRS или T и визуально не видна, что маскирует пилообразную картину.
Частые вопросы
Как отличить трепетание предсердий от фибрилляции предсердий?
При ТП волны F регулярные, одинаковой формы, образуют организованный, часто пилообразный рисунок, частота обычно около 300/мин. При ФП активность хаотичная, нерегулярная по амплитуде и форме, без устойчивого повторяющегося паттерна.
Почему ЧСС при трепетании предсердий часто ровно 150 в минуту?
Это следствие фиксированного АВ-проведения 2:1 при частоте предсердных волн около 300 в минуту. Половина импульсов блокируется в АВ-узле, поэтому желудочки сокращаются вдвое реже предсердий. При другой частоте волн F или иной кратности блока это соотношение может отличаться.
Опасно ли трепетание предсердий?
Да, оно повышает риск тромбоэмболий, существенный, хотя и возможно несколько ниже, чем при фибрилляции предсердий, и требует оценки риска для решения об антикоагуляции по шкале, принятой используемым руководством. Длительная тахисистолия может привести к тахисистолической кардиомиопатии.
Как заметить скрытые волны F при проведении 2:1?
Нужно внимательно смотреть II, III, aVF на предмет дополнительной зазубрины в комплексе QRS или зубце T. Вагусные пробы или аденозин под мониторингом могут временно замедлить АВ-проведение и сделать волны F более отчётливыми, но это диагностический приём, а не лечение.
Чем отличается типичное трепетание предсердий от атипичного?
Типичное ТП связано с кругом re-entry через кавотрикуспидальный истмус и чаще даёт пилообразную картину в нижних отведениях. Атипичное ТП возникает по другим путям циркуляции, часто после кардиохирургии или аблации, и форма волн F может отличаться от классической.
