ЭКГ-критерии
- Зубец P предшествует комплексам QRS; обычно положителен в отведениях I и II, как правило положителен в aVF — оценивать нужно совокупность признаков и ось P, а не один aVF изолированно
- Зубец P отрицателен в aVR; в V1 часто двухфазный (+/−), в грудных отведениях обычно положительный, но форма вариабельна
- Морфология зубца P одинакова во всех циклах на одной записи (отличает от миграции водителя ритма и эктопических ритмов)
- Интервал PQ обычно постоянный, в типичных пределах 0,12–0,20 с (120–200 мс); отклонения (удлинение, непостоянство) описывают отдельно как нарушение АВ-проведения
- Интервалы PP регулярны (с учётом физиологической дыхательной вариабельности); регулярность RR определяется АВ-проведением и желудочковым ритмом и не является обязательным признаком синусового происхождения предсердной активности
- ЧСС обычно 60–100 в мин у взрослого в покое — это диапазон нормальной частоты, а не критерий синусового происхождения как такового (вне этого диапазона — синусовая брадикардия или тахикардия)
- Обычно каждому зубцу P соответствует один комплекс QRS (проведение 1:1) при отсутствии АВ-блокады; при её наличии часть P может не проводиться — предсердная активность остаётся синусовой, но ритм описывают с учётом нарушения АВ-проведения
Как выглядит на ЭКГ
Ключевой элемент диагностики — зубец P. Он отражает деполяризацию предсердий, начинающуюся в области синусового узла (верхняя часть правого предсердия у устья верхней полой вены), поэтому фронт возбуждения идёт сверху вниз и справа налево — вектор направлен к электродам I, II, aVF и от электрода aVR.
Признаки, типичные для синусового происхождения предсердной активности:
| Параметр | Типичная картина при синусовом ритме |
|---|---|
| Зубец P в II | положительный, закруглённый, высота ≤ 2,5 мм |
| Зубец P в aVR | отрицательный |
| Зубец P в V1 | часто двухфазный (+/−) |
| Длительность P | обычно < 0,12 с (120 мс) у взрослых |
| Интервал PQ | обычно 0,12–0,20 с, постоянный |
| Отношение P к QRS | обычно 1:1, при отсутствии АВ-блокады |
Оценка идёт по шагам: сначала ищут зубец P, затем проверяют его положительность в I и II и отрицательность в aVR (положительность в aVF — типичный, но не абсолютно обязательный признак: при пограничном направлении оси P возможен изоэлектричный, изредка слабоотрицательный P в нижнем отведении), затем сравнивают форму P в разных циклах — она должна быть одинаковой (это отличает устойчиво синусовый ритм от миграции водителя ритма или эктопических предсердных ритмов). Далее отдельно оценивают интервал PQ и его постоянство как характеристику АВ-проведения, а не самой предсердной активности. Наконец оценивают регулярность PP — расстояние между соседними зубцами P должно быть практически одинаковым; небольшая физиологическая вариабельность в пределах дыхательного цикла допустима и называется синусовой аритмией.
Синусовая активность предсердий может сочетаться с нерегулярным желудочковым ритмом при АВ-блокаде или экстрасистолии — эти состояния обязательно указывают отдельно в заключении, они не описываются просто как «синусовый ритм». При АВ-блокаде I или II степени говорят о синусовом ритме (предсердной активности синусового происхождения) с нарушением АВ-проведения указанной степени. При полной АВ-блокаде (III степени) предсердия возбуждаются синусовым узлом независимо от желудочков — это синусовый предсердный ритм с АВ-диссоциацией и собственным желудочковым ритмом замещения, а не единый «синусовый ритм» в прежнем смысле. При экстрасистолии говорят о синусовом ритме, осложнённом (наджелудочковой или желудочковой) экстрасистолией, а не о полностью синусовом ритме без оговорок.

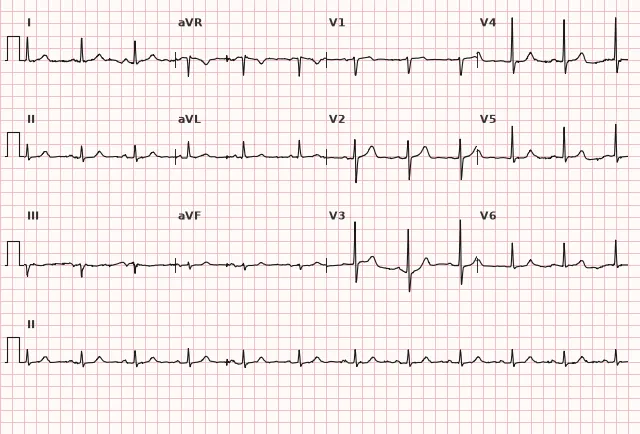

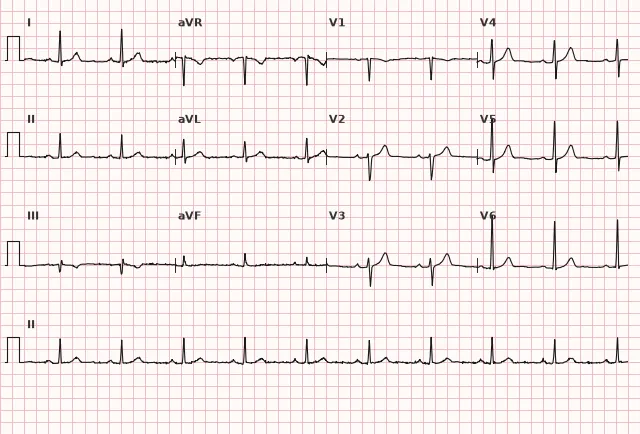

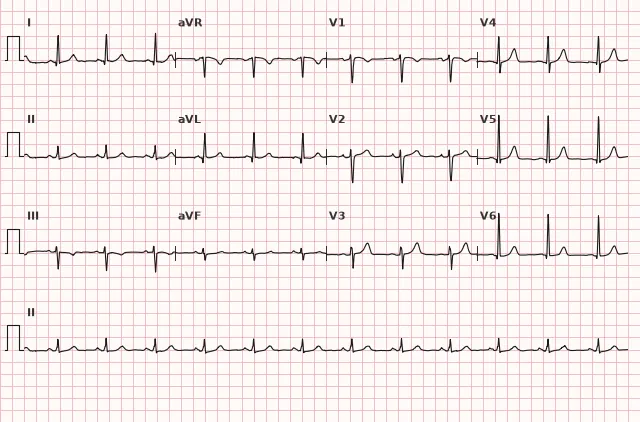

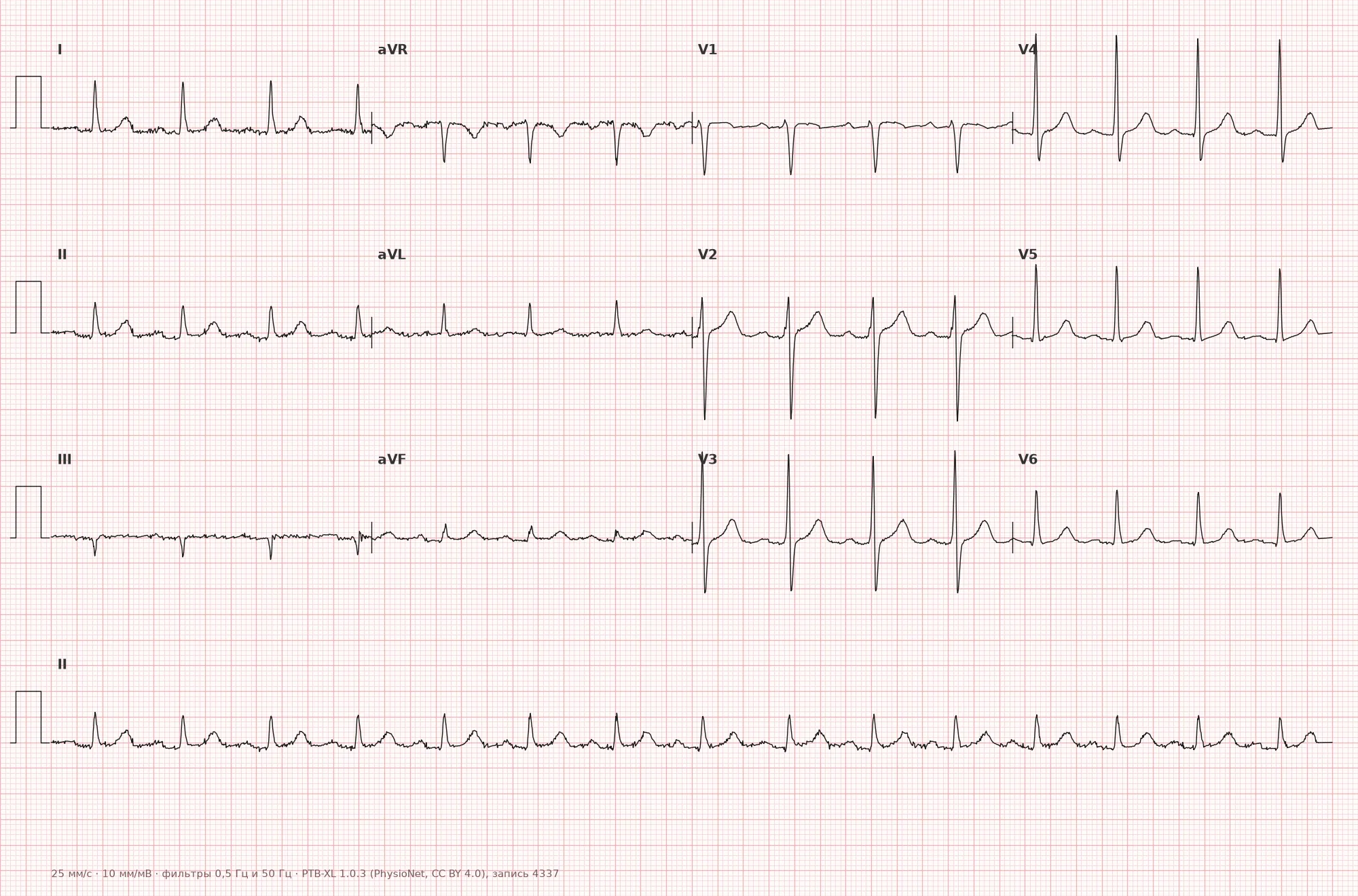

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
Синусовый узел (сино-атриальный узел) — скопление пейсмекерных клеток в стенке правого предсердия у устья верхней полой вены. Эти клетки обладают наибольшим автоматизмом среди всех отделов проводящей системы — спонтанно деполяризуются быстрее клеток предсердий, АВ-узла и желудочков, поэтому в норме именно синусовый узел задаёт ритм всему сердцу.
Возбуждение распространяется от синусового узла по предсердиям (формируя зубец P), достигает АВ-узла, где в норме происходит физиологическая задержка проведения (интервал PQ), затем по пучку Гиса и его ветвям — на миокард желудочков (комплекс QRS). ЭКГ-картина, типичная для синусового происхождения ритма, описывает только первый этап — образование импульса и активацию предсердий; состояние АВ-узла и системы Гиса-Пуркинье при этом может быть нормальным или нарушенным, и это оценивается отдельно. Частота синусового ритма регулируется автономной нервной системой: симпатическая стимуляция ускоряет деполяризацию клеток узла (учащение ритма), парасимпатическая (вагусная) — замедляет.
Норма
Синусовый ритм с ЧСС 60–100 в мин у взрослого в покое — нормальный физиологический вариант, не требующий действий (по ряду источников используется более узкий ориентир 60–90 в мин, но это не общепринятая строгая граница). У детей нормальная синусовая частота существенно выше и зависит от возраста, у тренированных взрослых частота ниже 60 в мин может быть физиологичной. Небольшие колебания частоты, связанные с дыханием (учащение на вдохе, замедление на выдохе), особенно у детей и молодых людей, также являются вариантом нормы и описываются как синусовая аритмия.
С чем не перепутать
— Эктопический предсердный ритм: зубец P иной морфологии (может быть отрицательным в II, aVF), что говорит об источнике ритма не в синусовом узле; изредка низкий эктопический предсердный очаг даёт морфологию P, близкую к синусовой, поэтому при сомнении ориентируются на совокупность отведений и клинический контекст.
— Миграция водителя ритма: форма зубца P постепенно меняется от цикла к циклу, интервал PQ варьирует — источник ритма «мигрирует» между синусовым узлом и предсердными очагами.
— АВ-узловой ритм: зубец P отсутствует перед QRS, либо отрицателен в II и расположен вблизи или внутри комплекса QRS (ретроградное проведение).
— Синусовая тахикардия/брадикардия: та же морфология P, но ЧСС выходит за пределы 60–100 в мин у взрослого в покое — это варианты того же синусового происхождения ритма с измененной частотой, а не отдельные ритмы; пороги 60 и 100 относятся к взрослым, у детей применяют возрастные нормы.
— Фибрилляция предсердий: зубец P отсутствует, вместо него волны f, интервалы RR абсолютно нерегулярны.
Клиническое значение и тактика
ЭКГ-картина синусового ритма — описательная характеристика, подтверждающая типичную для синусового узла последовательность активации предсердий. Она не подтверждает нормальную работу всей проводящей системы и не исключает АВ-блокаду, блокаду ножки пучка Гиса, предвозбуждение желудочков или другие нарушения проведения — эти состояния оценивают отдельно и указывают в заключении наряду с синусовым ритмом. Сама по себе синусовая предсердная активность не является патологией и не требует лечения.
Врачу важно: 1) убедиться, что ритм действительно синусовый (а не похожий на него эктопический предсердный или узловой с ретроградным P), сверив форму P в нескольких отведениях; 2) оценить частоту — отличить нормальный синусовый ритм от синусовой тахикардии или брадикардии; 3) оценить регулярность PP отдельно от регулярности RR, исключив синусовую аритмию, паузы, АВ-блокаду или экстрасистолию, и при их наличии указать это отдельным термином (а при полной АВ-блокаде — отдельно описать синусовый предсердный ритм и независимый желудочковый ритм замещения); 4) включить описание «синусовый ритм, ЧСС N в мин» в стандартное заключение ЭКГ как базу, на фоне которой далее оцениваются интервалы, ось, морфология комплексов и признаки патологии.
Частые ошибки при расшифровке
— Принимать за зубец P артефакт или волну U предыдущего цикла, особенно при тахикардии, когда P накладывается на зубец T.
— Не сверять форму P в разных отведениях (ограничиваться одним II) — пропускают эктопические ритмы со случайно похожим P.
— Путать нормальную дыхательную синусовую аритмию у молодых с патологической нерегулярностью ритма.
— Писать «синусовый ритм» при полной АВ-блокаде или выраженной экстрасистолии без уточнения — правильнее отдельно указать синусовую предсердную активность и характер нарушения проведения или замещающего ритма.
— Писать «синусовый ритм» без указания ЧСС: частоту рекомендуется указывать в стандартном описании ритма.
1. Какой признак на ЭКГ поддерживает синусовое происхождение ритма?
Положительный P в II и отрицательный в aVR отражает направление деполяризации предсердий, типичное для импульса из синусового узла.
2. Какая ЧСС по классическим критериям соответствует нормальной частоте синусового ритма у взрослого в покое?
Диапазон 60–100 в мин — классический ориентир нормальной частоты синусового ритма у взрослых в покое.
3. Как корректно описать ЭКГ при полной АВ-блокаде, если зубцы P синусовой морфологии не связаны с комплексами QRS?
При полной АВ-блокаде предсердия и желудочки работают независимо: предсердия возбуждаются синусовым узлом, а желудочки — ритмом замещения; это требует отдельного описания, а не единого термина «синусовый ритм».
Частые вопросы
Как отличить синусовый ритм от эктопического предсердного?
Главный опорный признак — морфология зубца P: при синусовом ритме P обычно положителен в I и II, как правило положителен в aVF, отрицателен в aVR, форма одинакова во всех циклах. При эктопическом предсердном ритме ось P отличается от типичной, часто P отрицателен в нижних отведениях. Этот признак поддерживает диагноз, но изолированно не всегда достаточен — нужна оценка совокупности отведений и клинический контекст, так как некоторые низкие эктопические предсердные очаги дают сходную ось P.
Опасен ли синусовый ритм?
Нет, типичная ЭКГ-картина синусового происхождения импульса — нормальный физиологический вариант. Опасность возникает только при отклонениях частоты (тахикардия, брадикардия), регулярности (паузы, блокады) или сопутствующих нарушениях АВ- и внутрижелудочкового проведения, которые описываются отдельными терминами.
Какая ЧСС считается нормой для синусового ритма?
Классически 60–100 в мин у взрослых в покое. Это диапазон нормальной частоты, а не обязательный критерий синусового происхождения — синусовый ритм существует и за его пределами, тогда он называется синусовой брадикардией или тахикардией.
Может ли синусовый ритм быть нерегулярным?
Да, небольшая физиологическая вариабельность интервалов PP, связанная с дыханием, называется синусовой аритмией и считается вариантом нормы, особенно у детей и молодых людей. Интервалы RR могут быть нерегулярными и по другим причинам — например, при АВ-блокаде или экстрасистолии; при этом предсердная активность остаётся синусовой, но нарушение проведения или экстрасистолы указывают отдельно.
Как описывают ритм при полной АВ-блокаде, если предсердия возбуждаются из синусового узла?
В этом случае пишут отдельно: синусовый предсердный ритм (с указанием частоты P) и независимый желудочковый ритм замещения (с указанием его частоты и источника), а также указывают АВ-диссоциацию. Термин «синусовый ритм» без оговорок для всей ЭКГ в этой ситуации не используют, так как желудочки работают не от синусового узла.
