ЭКГ-критерии
- Амплитуда зубца T ниже изолинии ≥ 1 мм (≥ 0,1 мВ)
- Новая инверсия T ≥ 1 мм в ≥ 2 смежных отведениях с преобладающим зубцом R — один из возможных признаков ишемии (критерий Fourth Universal Definition of MI); отдельный и самостоятельный признак — новая горизонтальная или нисходящая депрессия ST ≥ 0,5 мм в ≥ 2 смежных отведениях. Симметрия инверсии усиливает подозрение, но не входит в формальный критерий; всегда сопоставлять с клиникой, динамикой ЭКГ и тропонином
- Глубокие симметричные отрицательные T преимущественно в V2–V4, классически часто > 5 мм, но строгого обязательного порога нет — паттерн Велленса тип Б; диагноз требует соответствующего клинического контекста (недавняя боль в груди, безболевое окно на момент записи) и оценки QRS/ST и динамики, а не только глубины T
- Новая динамическая инверсия в ≥ 2 нижних отведениях (II, III, aVF) при соответствующей клинике может поддерживать ишемию или рубец; изолированная инверсия в III часто неспецифична
- Инверсия T в боковых отведениях (I, aVL, V5–V6) — возможная боковая ишемия, рубец или strain-паттерн при ГЛЖ
- Инверсия T в V1–V2 (реже V3) без клиники может быть вариантом нормы, особенно у подростков и молодых взрослых (ювенильный паттерн); у взрослых с инверсией до V3 и далее требуется исключение ARVC и ГКМП
- Изолированная инверсия T в aVR — практически всегда норма; в V1 — частая норма
- Диффузная инверсия T (во многих отведениях разных стенок) — перикардит, кардиомиопатия, ТЭЛА, субарахноидальное кровоизлияние
Как выглядит на ЭКГ
Отрицательный зубец T направлен вниз от изолинии. Глубина измеряется от изолинии до нижней точки зубца, в миллиметрах (1 мм = 0,1 мВ при стандартной калибровке). Форма даёт лишь ориентир, не точный диагноз:
| Форма | Характеристика | Возможное значение |
|---|---|---|
| Симметричная (равнобедренная) | Ровные восходящее и нисходящее колена | Острая ишемия, синдром Велленса, гипертрофическая кардиомиопатия |
| Асимметричная | Пологое начало, более крутой спуск | Неспецифические вторичные изменения, в т.ч. после перенесённой ишемии — требует сопоставления с QRS, ST и прежними ЭКГ |
| Двухфазная (+/−) в V2–V3 | Начальная положительная, терминальная отрицательная часть | Возможный паттерн Велленса тип А при соответствующей клинике |
| Двухфазная (−/+) | Начальная отрицательная, затем положительная часть | Возможна при гипокалиемии, действии дигиталиса, псевдонормализации — оценивать в контексте |
Жёстких однозначных соответствий «форма → причина» нет: интерпретация всегда идёт вместе с динамикой, клиникой и соседними отведениями. Распространённость инверсии важна: изолированная (одно отведение), региональная (группа смежных отведений, соответствующая бассейну артерии) или диффузная (множество отведений разных стенок).

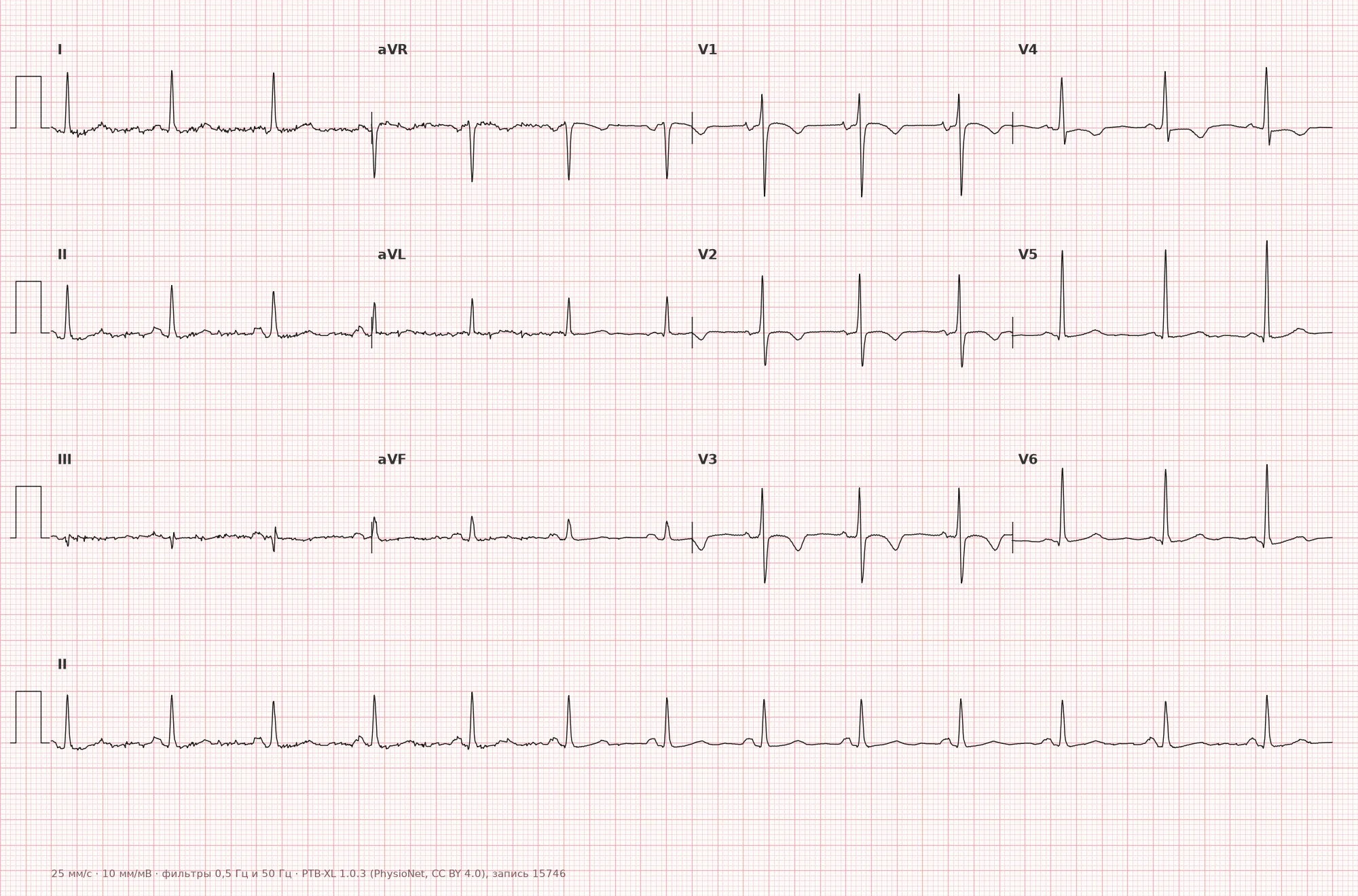

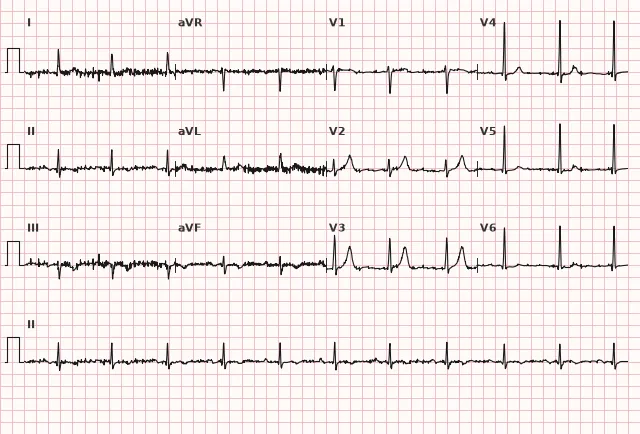

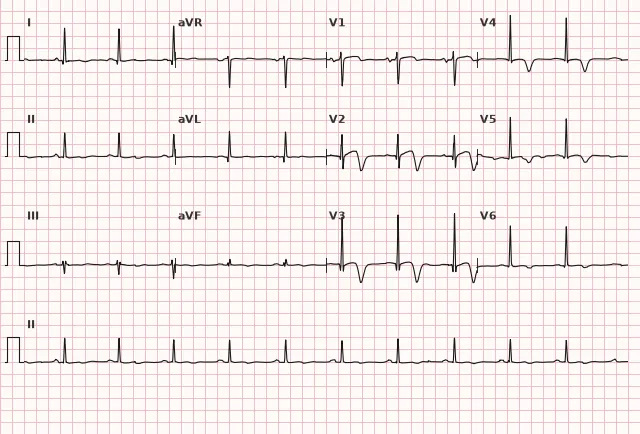

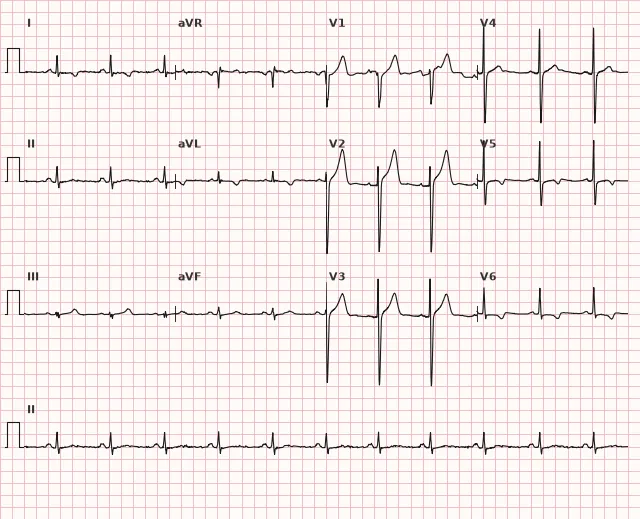

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
В норме реполяризация желудочков формирует вектор, который в большинстве отведений даёт положительный зубец T. При ишемии, воспалении, гипертрофии или рубце изменяется электрофизиология клеток миокарда, и пространственный градиент реполяризации смещается — в результате суммарный вектор реполяризации направляется от регистрирующего электрода, что даёт отрицательный T. Это не простая «реверсия от эндокарда к эпикарду»: на направление вектора влияет совокупность трансмуральных и региональных различий в длительности потенциала действия. Глубина и симметрия инверсии T не являются специфическим признаком именно трансмуральной ишемии — похожая картина встречается при синдроме Велленса, гипертрофической кардиомиопатии, нейрогенных поражениях (субарахноидальное кровоизлияние) и других состояниях.
Причины
Острая ишемия и инфаркт:
- Высокорисковый ЭКГ-паттерн Велленса, ассоциированный с критическим поражением передней межжелудочковой артерии и риском развивающегося переднего инфаркта
- Реперфузия после тромболизиса или ЧКВ
- Задний инфаркт (в комплексе с депрессией ST и высоким R в V1–V3, подтверждается отведениями V7–V9)
Перенесённый инфаркт:
- Вторичные изменения T в зоне рубца (неспецифический, не самостоятельный признак)
Перегрузка и гипертрофия:
- Гипертрофия левого желудочка с систолической перегрузкой (strain pattern: инверсия T в I, aVL, V5–V6)
- Гипертрофическая кардиомиопатия (глубокие T в боковых и грудных отведениях)
- Лёгочное сердце, ТЭЛА (инверсия T в III, aVF, V1–V4)
Воспаление:
- Миокардит
- Перикардит (диффузная инверсия на стадии после нормализации ST)
Электролиты и прочее:
- Гипокалиемия (уплощение или небольшая инверсия T, появление зубца U)
- Субарахноидальное кровоизлияние (глубокие, часто симметричные T, нередко с удлинением QT)
Кардиомиопатии:
- Дилатационная, рестриктивная, такоцубо
- Аритмогенная кардиомиопатия правого желудочка (стойкая инверсия T в V1–V3 у взрослых, особенно без блокады правой ножки)
Варианты нормы:
- Ювенильный паттерн: инверсия T в V1–V2, реже до V3, у детей и подростков; обычно регрессирует к концу подросткового возраста, но инверсия в V1, иногда V2, может сохраняться у здоровых взрослых как вариант нормы. Стойкая инверсия до V3 и далее у взрослого оценивается с учётом полной блокады правой ножки, симптомов и семейного анамнеза
- Паттерн у части чёрных спортсменов (инверсия T в V1–V4 в сочетании с подъёмом точки J и характерным подъёмом ST — не изолированная находка)
С чем не перепутать
Норма в aVR и V1: изолированная инверсия T в этих отведениях — частая нормальная находка.
Блокада левой ножки пучка Гиса: ожидаются вторичные дискордантные изменения ST-T — направление T определяется полярностью QRS в конкретном отведении: там, где QRS преимущественно положительный, ST снижен и T отрицателен, а где QRS преимущественно отрицательный, ST и T могут быть положительными. Поэтому отрицательный T именно в боковых отведениях не универсален для БЛНПГ. Для оценки ишемии на фоне БЛНПГ используют критерии Сгарбоссы и модифицированные критерии Сгарбоссы (Смита).
Синдром WPW: инверсия T в отведениях с дельта-волной — вторичное изменение, связанное с предвозбуждением; может сохраняться некоторое время после устранения предвозбуждения (феномен электрической памяти) и не исчезает мгновенно.
Кардиостимулятор: инверсия T в отведениях, противоположных вектору стимулированного QRS, — ожидаемый вторичный паттерн.
Постэкстрасистолические изменения: временная инверсия T после частых желудочковых экстрасистол или пароксизма тахикардии (кардиальная память, феномен Чаттерджи) — обратима.
Гиперкалиемия: типично даёт высокий заострённый T, укорочение QT, затем расширение QRS и уменьшение амплитуды P; инверсия T не является типичным признаком гиперкалиемии. При подозрении — проверить калий и оценить ЭКГ в динамике.
Острая фаза перикардита: на этой стадии T обычно положительный; инверсия появляется позже, после возвращения ST к изолинии, и сама по себе не подтверждает диагноз без соответствующих критериев.
Клиническое значение и тактика
Значение инверсии T зависит от контекста: отведений, глубины, симметрии, динамики и клиники.
Глубокая симметричная инверсия T, преимущественно в V2–V4, у пациента с недавней болью в груди, которая на момент записи ЭКГ прошла — паттерн Велленса (тип Б; тип А — двухфазный +/−). Это высокорисковый ЭКГ-паттерн, ассоциированный с критическим поражением передней межжелудочковой артерии и риском развивающегося переднего инфаркта, но не прямое доказательство конкретного стеноза или продолжающейся окклюзии; тропонин может быть нормальным или слегка повышенным. Требуется срочная госпитализация и срочная консультация с коронарографией; нагрузочное тестирование противопоказано. Конкретный срок коронарографии определяется клиникой, динамикой тропонина и ЭКГ, риском по шкалам ОКСбпST: при подтверждённом NSTE-ACS высокого риска раннюю инвазивную стратегию в течение 24 часов следует рассмотреть (ESC 2023, класс IIa), при очень высоком риске (продолжающаяся или рецидивирующая ишемия, кардиогенный шок или нестабильность гемодинамики, жизнеугрожающие аритмии) показана немедленная инвазивная стратегия.
Новая инверсия T в нескольких смежных отведениях у пациента с болью или одышкой требует исключения острого коронарного синдрома (тропонины, динамика ЭКГ), ТЭЛА (D-димер, КТ-ангиография) и миокардита (тропонины, МРТ).
Стойкая инверсия T в отведениях, где документирован перенесённый инфаркт, — вероятный вторичный феномен рубца; требует сопоставления со старыми ЭКГ, а не самостоятельно меняет тактику.
Диффузная инверсия T оценивается вместе с клиникой: для диагноза острого перикардита нужны его собственные критерии (боль, шум трения перикарда, диффузный подъём ST с депрессией PR на более ранней стадии, выпот), а не одна инверсия T. При подтверждённом диагнозе лечение определяется клиническими рекомендациями с учётом противопоказаний. Глубокая инверсия с признаками нестабильности или шока требует исключения миокардита (тропонины, МРТ, госпитализация).
Инверсия T в V1–V3 у молодых без симптомов чаще соответствует ювенильному паттерну, но при обмороках, семейном анамнезе внезапной смерти или сохранении изменений у взрослого требуется исключение аритмогенной кардиомиопатии правого желудочка и гипертрофической кардиомиопатии (ЭхоКГ, МРТ, по показаниям — холтеровское мониторирование).
При гипертрофии ЛЖ со strain-паттерном (инверсия T в боковых отведениях) — контроль АД, лечение гипертонии, оценка диастолической функции.
Частые ошибки при расшифровке
- Излишне широкое списание инверсии T на возраст: стойкая инверсия T в V1–V3 у взрослого (особенно старше подросткового возраста) не должна автоматически считаться вариантом нормы — нужно оценивать симптомы, семейный анамнез и при настороженности на ARVC/ГКМП направлять на ЭхоКГ или МРТ.
- Пропуск синдрома Велленса: глубокие симметричные отрицательные T в V2–V4 у пациента, у которого боль в груди прошла несколько часов или дней назад, принимают за старый рубец. На самом деле это паттерн высокого риска в «безболевом окне» — требуется срочная оценка и срочная коронарография, без нагрузочного теста.
- Неучёт старых ЭКГ: новая инверсия T — тревожный сигнал, но без сравнения со старой ЭКГ можно принять острую ишемию за хроническую находку или наоборот. Всегда запрашивать предыдущие записи.
- Переоценка инверсии T в aVR и V1: отрицательный T в этих отведениях изолированно — обычная норма, не повод для тревоги.
- Игнорирование вторичных изменений: при блокаде левой ножки или кардиостимуляции направление T определяется полярностью QRS и зависит от дискордантности, а не является прямым признаком ишемии. Интерпретировать такие T напрямую нельзя — нужны модифицированные критерии Сгарбоссы или сравнение с предыдущими ЭКГ.
«Симметричная T — ищи ишемию» (глубокая симметричная инверсия T — повод для срочной клинической оценки, но не самостоятельный диагноз)
1. У пациента 32 лет без жалоб на профилактической ЭКГ выявлены отрицательные зубцы T в V1–V3 глубиной 3 мм. Какова правильная тактика врача?
Инверсия T в V1–V3 у взрослого не является автоматически ювенильной нормой — паттерн ассоциирован, в частности, с аритмогенной кардиомиопатией правого желудочка. Нужна оценка клиники, анамнеза и, при настороженности, визуализация, а не отнесение к норме только по возрасту.
2. Пациент 58 лет поступил с болью в груди 3 часа назад, сейчас болей нет. На ЭКГ: глубокие (7 мм) симметричные отрицательные T в V2–V4, тропонин слегка повышен, состояние стабильное, боли не рецидивируют. Тактика?
Паттерн Велленса (тип Б) ассоциирован с критическим поражением передней межжелудочковой артерии. Нагрузочный тест противопоказан, нужна срочная госпитализация и коронарография; при стабильном состоянии без признаков очень высокого риска раннюю инвазивную стратегию в течение 24 часов следует рассмотреть. Тромболизис не показан — нет подъёма ST ≥ 1 мм.
3. На ЭКГ: отрицательные T в I, aVL, V5–V6, признаки гипертрофии ЛЖ по Соколову–Лайону, АД 180/100 мм рт. ст. Что это?
Инверсия T в боковых отведениях на фоне ЭКГ-признаков гипертрофии ЛЖ и высокого АД — классический strain pattern. Это вторичные изменения реполяризации при перегрузке миокарда, а не острая ишемия.
Частые вопросы
Всегда ли отрицательный зубец T означает проблемы с сердцем?
Нет. Изолированная инверсия T в aVR и часто в V1 — норма. У подростков и части молодых взрослых инверсия T в V1–V2 (реже до V3) может быть вариантом нормы (ювенильный паттерн). Но новая инверсия T, инверсия в двух и более смежных отведениях или глубокая симметричная инверсия требуют исключения острой патологии.
Как отличить острую ишемию от старого рубца по отрицательному T?
Сама форма зубца T (глубина, симметрия) не позволяет надёжно разграничить острый процесс и рубец. Ключевое — динамика на серийных ЭКГ, клиника (свежая боль в груди, одышка), уровень тропонина и сопоставление со старыми записями. Наличие патологического зубца Q говорит скорее о перенесённом инфаркте, но не исключает новую ишемию в той же зоне.
Что такое синдром Велленса и почему он опасен?
Синдром Велленса — высокорисковый ЭКГ-паттерн, ассоциированный с критическим поражением проксимальной передней межжелудочковой артерии: глубокие симметричные отрицательные T в V2–V4 (тип Б) или двухфазные T +/− (тип А) у пациента с недавней болью в груди, которая к моменту записи ЭКГ прошла. Паттерн связан с высоким риском обширного переднего инфаркта в ближайшие дни и требует срочной госпитализации и коронарографии, даже если тропонин не повышен; нагрузочное тестирование противопоказано.
Может ли инверсия T пройти сама?
Да, при обратимых причинах: реперфузии после острого эпизода ишемии, разрешении миокардита или перикардита, коррекции электролитных нарушений, исчезновении кардиальной памяти после устранения аритмии или предвозбуждения (хотя это может занять время). Вторичная инверсия T, связанная со стойким структурным изменением (например, выраженный рубец), чаще остаётся стойкой.
Опасна ли инверсия T в нижних отведениях (II, III, aVF)?
Зависит от контекста. Новая инверсия в двух и более нижних отведениях с симптомами может быть признаком нижней ишемии и требует неотложной оценки (тропонины, динамика ЭКГ). Изолированная неглубокая инверсия в III без других изменений часто неспецифична и встречается у здоровых людей, особенно при вертикальном положении сердца.
