ЭКГ-критерии
- Индекс Соколова–Лайона: S(V1) + R(V5 или V6) > 35 мм (у взрослых)
- R(aVL) > 11 мм
- Критерий Губнера–Унгерлейдера: R(I) + S(III) > 25 мм
- Корнельский вольтажный критерий: R(aVL) + S(V3) > 28 мм у мужчин, > 20 мм у женщин
- Критерии Ромхильта–Эстеса: сумма баллов по вольтажным и невольтажным признакам (ось, ST-T, увеличение левого предсердия, длительность QRS)
- Оценка в контексте: ширина QRS, ось, сегмент ST-T, возраст и телосложение пациента
Как выглядит на ЭКГ
Амплитуда зубцов QRS превышает обычные значения в одном или нескольких отведениях при сохранённой ширине комплекса (узкий QRS, если нет сопутствующей блокады). Чаще всего оценивают грудные отведения: глубокий S в V1–V2 и высокий R в V5–V6. В отведениях от конечностей — высокий R в I и aVL, глубокий S в III.
| Критерий | Отведения | Порог |
|---|---|---|
| Соколов–Лайон | S(V1) + R(V5/V6) | > 35 мм |
| Губнер–Унгерлейдер | R(I) + S(III) | > 25 мм |
| Корнельский | R(aVL) + S(V3) | > 28 мм (м), > 20 мм (ж) |
| aVL изолированно | R(aVL) | > 11 мм |
При физиологическом или изолированном высоком вольтаже сегмент ST и зубец T часто без особенностей. Появление косонисходящей депрессии ST и асимметричного отрицательного T в отведениях с высоким R (V5–V6, I, aVL) — паттерн strain, который поддерживает диагноз гипертрофии левого желудочка с систолической перегрузкой, но не специфичен и требует клинической оценки: похожие изменения ST-T встречаются при ишемии, действии лекарств и других состояниях.

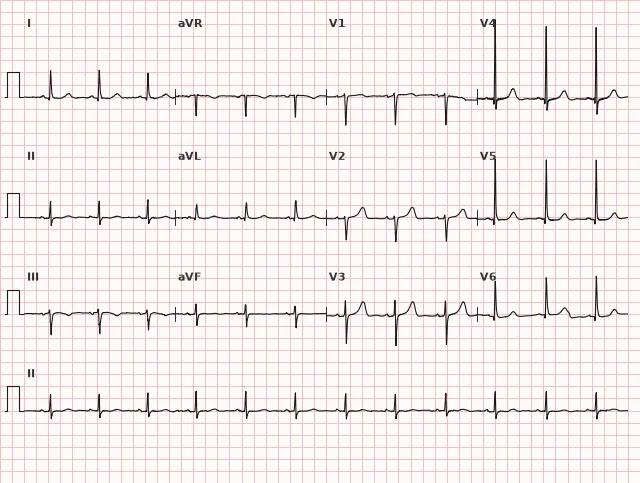

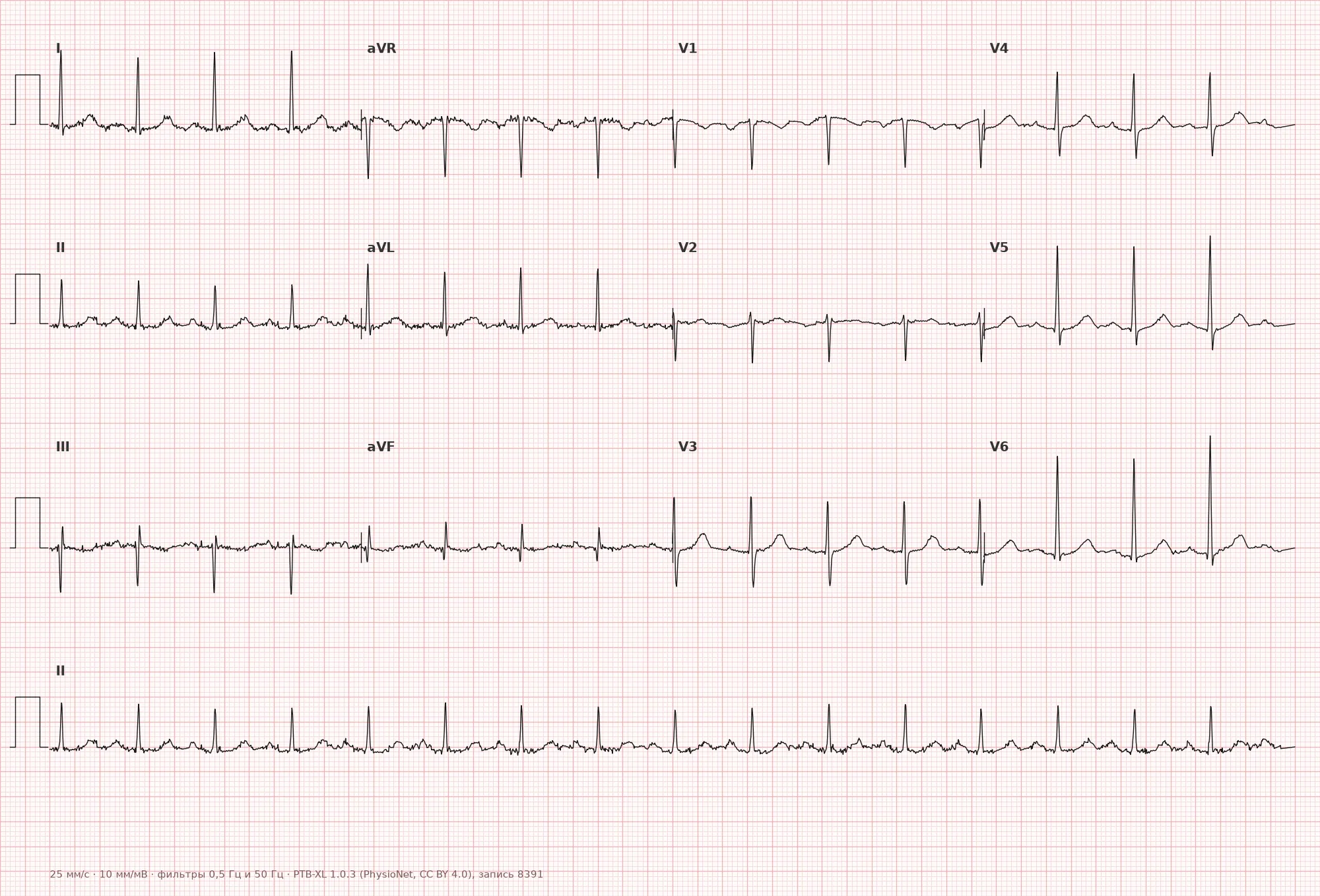

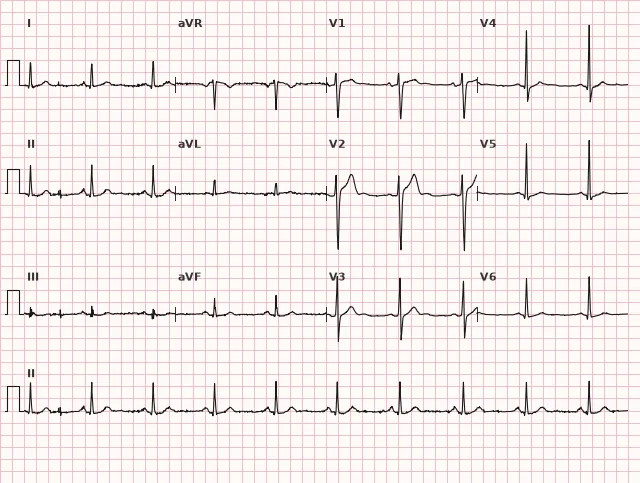

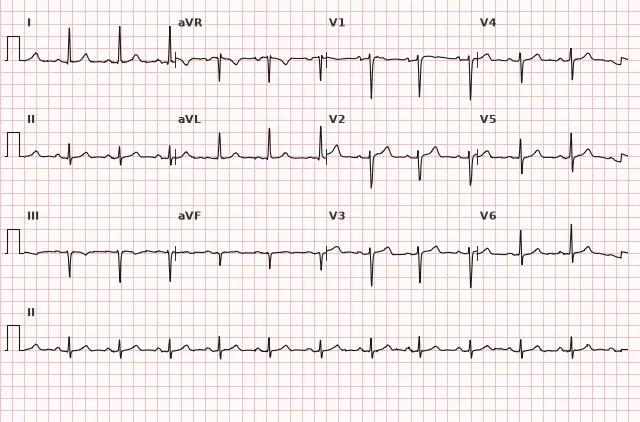

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
Амплитуда QRS отражает суммарную электрическую активность миокарда желудочков, которую регистрирует электрод. Она зависит от массы и ориентации миокарда (гипертрофия увеличивает вектор деполяризации), от расстояния между сердцем и электродом (худое телосложение, тонкая грудная стенка, дети и молодые люди — амплитуда выше) и от затухания сигнала в тканях на пути к коже (жировая ткань, воздух в лёгких, жидкость ослабляют сигнал). Технические факторы — неплотный контакт электрода, неверная калибровка — также способны изменять измеренную амплитуду без изменений самого миокарда.
Причины
- Вариант нормы у молодых, худых, спортсменов с тонкой грудной стенкой
- Гипертрофия левого желудочка (артериальная гипертензия, аортальный стеноз)
- Гипертрофия правого желудочка
- Гипертрофическая кардиомиопатия
- Атлетическое сердце (физиологическая гипертрофия у тренированных спортсменов)
- Технические причины: неполное прилегание электродов, ошибка калибровки аппарата
С чем не перепутать
Гипертрофия левого желудочка — высокий вольтаж лишь один из ЭКГ-критериев; системы оценки (Соколов–Лайон, Корнельский, Ромхильта–Эстеса) включают вольтажные и, в некоторых случаях, невольтажные признаки, но отсутствие части из них не исключает ГЛЖ. Расширение QRS не входит в число типичных признаков самой ГЛЖ и требует отдельной оценки на блокаду ножки или другое нарушение внутрижелудочковой проводимости. Анатомическую гипертрофию подтверждают эхокардиографией или другой визуализацией. Синдром предвозбуждения желудочков (WPW) распознают по укороченному интервалу PQ, дельта-волне и расширенному QRS; высокий вольтаж не является типичным или обязательным признаком WPW, а вольтажные критерии ГЛЖ при предвозбуждении ненадёжны. Блокада левой ножки пучка Гиса — амплитуда может быть высокой, QRS широкий (≥120 мс) с характерной морфологией; при полной БЛНПГ стандартные вольтажные критерии ГЛЖ мало надёжны, и интерпретацию проводят с учётом морфологии блокады и клинических данных. Технический артефакт — проверяют калибровочный импульс (должен быть 10 мм) и правильность наложения электродов.
Клиническое значение и тактика
Изолированный высокий вольтаж QRS у молодого здорового человека без факторов риска обычно не требует дополнительного обследования и расценивается как вариант нормы. При сочетании с другими критериями гипертрофии (изменения ST-T, отклонение ЭОС, увеличение левого предсердия) врач должен заподозрить структурную патологию сердца и направить пациента на эхокардиографию для подтверждения гипертрофии и оценки её причины. Вольтажные критерии ГЛЖ (Соколова–Лайона, Корнельский, Ромхильта–Эстеса) обладают высокой специфичностью, но низкой чувствительностью, особенно у лиц с ожирением, у которых вольтаж может быть низким даже при истинной гипертрофии.
Частые ошибки при расшифровке
- Диагностировать ГЛЖ только по вольтажу без оценки ST-T, оси и клиники
- Не проверять калибровочный сигнал перед измерением амплитуд
- Путать высокий вольтаж у худых молодых пациентов с патологической гипертрофией
- Игнорировать расширение QRS, которое меняет интерпретацию (блокада, WPW) в пользу другого диагноза
- Применять взрослые пороги Корнельского критерия без поправки на пол
1. Какой из перечисленных критериев относится к индексу Соколова–Лайона?
Классический грудной вариант индекса Соколова–Лайона использует сумму S(V1) и максимального R в V5 или V6.
2. Что отличает высокий вольтаж QRS от ГЛЖ с систолической перегрузкой?
Систолическая перегрузка добавляет к вольтажным критериям характерные изменения ST-T, тогда как изолированный высокий вольтаж этих изменений не даёт.
3. У какой группы пациентов высокий вольтаж QRS чаще является вариантом нормы?
Тонкая грудная стенка у молодых и худых людей уменьшает расстояние от сердца до электрода, что увеличивает амплитуду без структурной патологии.
Частые вопросы
Высокий вольтаж QRS всегда означает гипертрофию левого желудочка?
Нет. Это лишь один из критериев, который нужно сопоставлять с шириной QRS, осью сердца, изменениями ST-T и клинической картиной. У молодых худых людей высокий вольтаж часто вариант нормы.
Как отличить высокий вольтаж QRS от ГЛЖ с перегрузкой?
При простом высоком вольтаже сегмент ST и зубец T обычно без особенностей. Появление косонисходящей депрессии ST и асимметричного отрицательного T в отведениях с высоким R говорит о гипертрофии с систолической перегрузкой, хотя этот паттерн не строго специфичен.
Опасен ли высокий вольтаж QRS сам по себе?
Сам признак не опасен и не требует немедленного вмешательства. Опасность определяется основным заболеванием, если оно есть, например артериальной гипертензией или гипертрофической кардиомиопатией.
Какой критерий чаще используют для диагностики ГЛЖ по ЭКГ?
Чаще применяют индекс Соколова–Лайона и Корнельский вольтажный критерий, иногда в сочетании с баллами Ромхильта–Эстеса для повышения точности диагноза.
Нужно ли дополнительное обследование при случайно найденном высоком вольтаже?
Если нет других ЭКГ-признаков перегрузки и клинических факторов риска, дополнительное обследование не обязательно. При сочетании с изменениями ST-T или факторами риска показана эхокардиография.
