ЭКГ-критерии
- Типичный паттерн, а не диагностический критерий: локальный персистирующий подъём ST в отведениях зоны перенесённого инфаркта (чаще V1–V4, реже II, III, aVF) — повод для визуализации, а не самостоятельное подтверждение аневризмы
- Стабильность картины при серийных записях на протяжении длительного времени (недели–месяцы) без установленного обязательного порога длительности — важна именно неизменность, а не конкретный срок
- Нередко сопутствует патологический зубец Q или комплекс QS — критерии перенесённого инфаркта по AHA/ACCF/HRS: в V2–V3 — Q продолжительностью более 0,02 с либо QS; в I, II, aVL, aVF, V4–V6 — Q продолжительностью ≥0,03 с и глубиной ≥1 мм либо QS в любых двух смежных отведениях (это критерии патологического Q/перенесённого ИМ, а не отдельные критерии анатомической аневризмы; Q может находиться и в отведениях, не совпадающих с зоной подъёма ST)
- Зубец T часто инвертирован или сглажен, но без ишемической динамики при серийной записи
- Отсутствие клинической и биохимической динамики острого ИМ (нет нарастания боли, нет роста или снижения тропонина, характерных для острого события)
- Подтверждение на ЭхоКГ, МРТ или КТ сердца: локальное выпячивание стенки ЛЖ с акинезией или дискинезией, истончение стенки в диастолу — обязательный этап диагностики
Как выглядит на ЭКГ
Типичная картина — подъём сегмента ST в отведениях, соответствующих зоне перенесённого инфаркта, чаще переднеперегородочной и передней (V1–V4), реже нижней (II, III, aVF). Подъём обычно локальный и стабильный при серийных записях, но его амплитуда и форма неспецифичны; оценивать нужно в сравнении с прежними ЭКГ и клиническим контекстом. В тех же или соседних отведениях нередко есть патологический зубец Q или комплекс QS (отсутствие зубца R), хотя его отсутствие аневризму не исключает. Зубец T часто отрицательный или низкоамплитудный, но его морфология не меняется от записи к записи — именно стабильность картины за недели и месяцы и называют «застывшей ЭКГ».
| Признак | Острый ИМпST | Персистирующий подъём ST (возможная аневризма) |
|---|---|---|
| Подъём ST | нарастает/снижается часами-днями | стабилен недели-месяцы |
| Зубец Q | может появиться в первые часы-дни, но не обязателен | если есть, уже сформирован и стабилен |
| Клиника | симптомы, динамика тропонина | обычно бессимптомная фаза или ХСН |
Диагностика острого ИМпST основывается на клинике, динамике ЭКГ и тропонина, а не на обязательном формировании зубца Q. Отсутствие реципрокных изменений может поддерживать хронический характер картины, но не исключает острый ИМ; решающими являются симптомы, серийные ЭКГ, тропонин и срочная клиническая оценка. Сам по себе персистирующий подъём ST — лишь ЭКГ-находка, требующая визуализации для подтверждения или исключения истинной аневризмы.

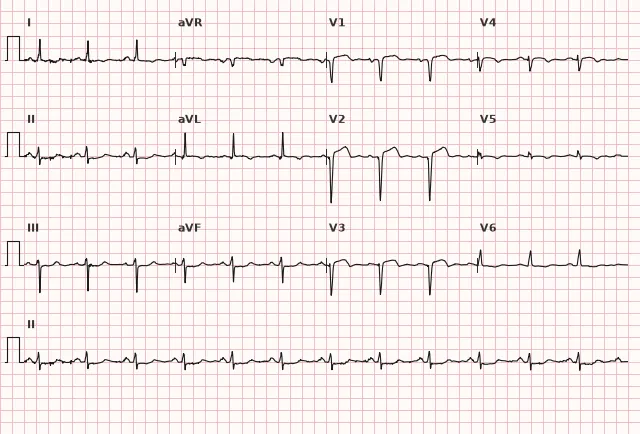

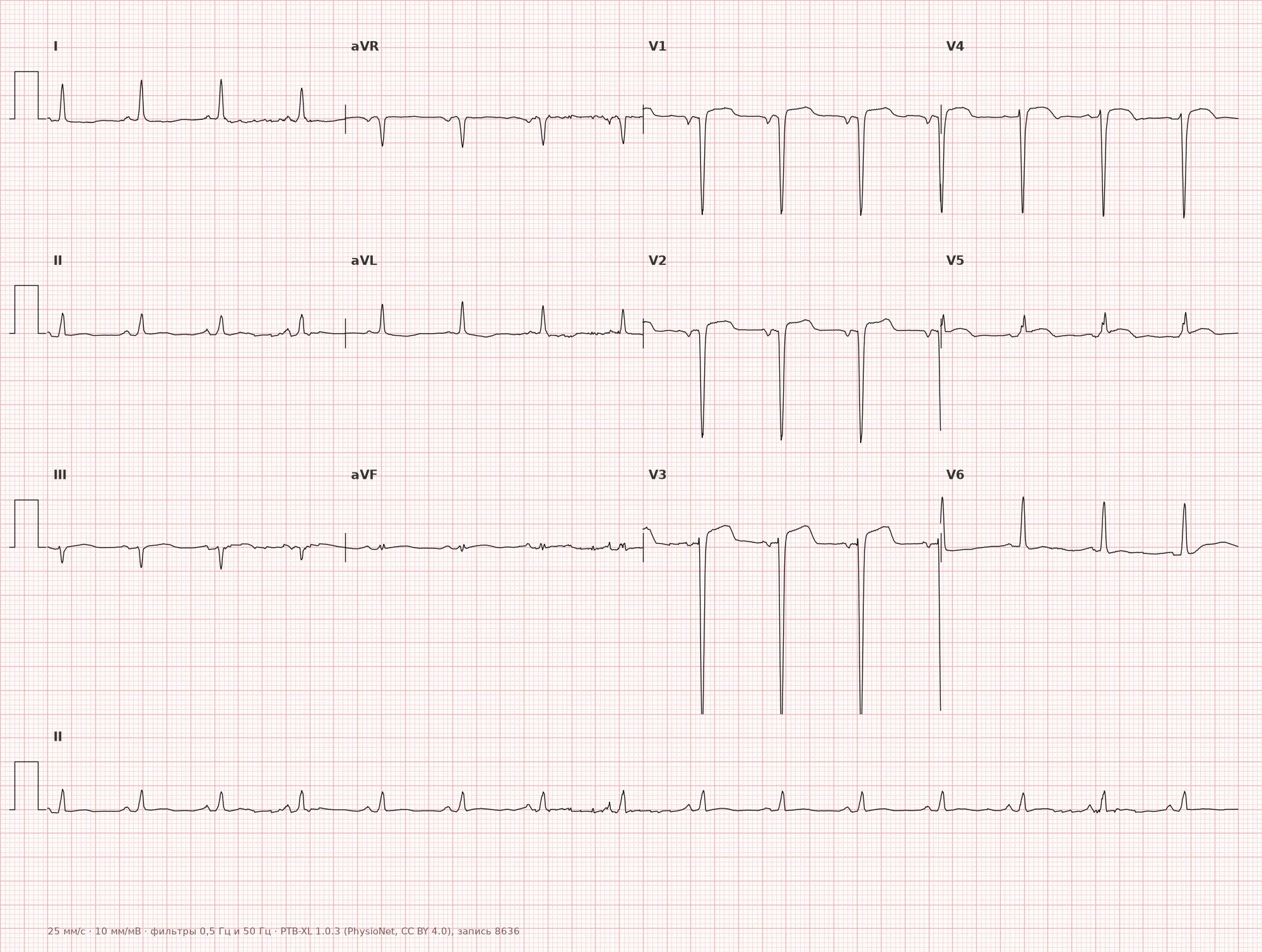

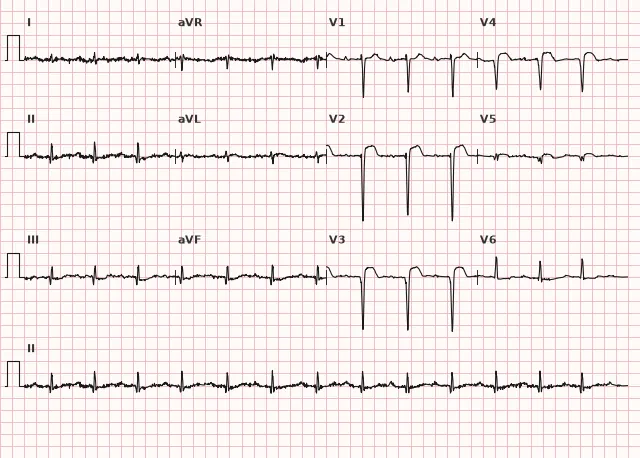

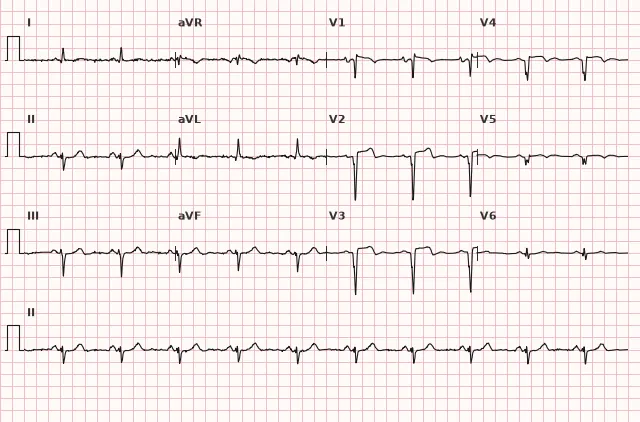

Реальные ЭКГ: 8 примеров
ЭКГ из открытого датасета PTB-XL (Wagner P. et al., Scientific Data, 2020; PhysioNet), лицензия CC BY 4.0. Отрисовка — Школа Сеченова.
Механизм
После трансмурального инфаркта некротизированный миокард замещается фиброзной тканью. Рубец не сокращается и растягивается под давлением крови в систолу, формируя выпячивание стенки — аневризму. Персистирующий подъём ST предположительно связывают с постинфарктным рубцом и сохраняющимся нарушением движения стенки (акинезией или дискинезией), но этот ЭКГ-паттерн неспецифичен: он встречается и без истинной анатомической аневризмы, и, наоборот, подтверждённая аневризма может протекать без заметного подъёма ST или патологического Q. Поэтому ЭКГ не исключает ишемию при новых симптомах — нужно обследование на острый коронарный синдром.
Причины
- Крупноочаговый трансмуральный инфаркт миокарда, чаще передний (окклюзия передней межжелудочковой артерии)
- Позднее или неэффективное реперфузионное лечение (поздняя реваскуляризация, неудачный тромболизис)
- Обширная зона некроза с формированием рубца без достаточного коллатерального кровотока
- Реже — постинфарктная аневризма нижней или задней стенки
С чем не перепутать
- Острый ИМпST: оценивают по симптомам, серийным ЭКГ и динамике высокочувствительного тропонина; отсутствие боли или начального роста тропонина не исключает острый инфаркт
- Реинфаркт/повторная ишемия в той же зоне: новая динамика ST на фоне старой «застывшей» картины, усиление болевого синдрома или появление новых симптомов
- Перикардит: диффузный конкордантный подъём ST во многих отведениях, депрессия PR, нет патологического Q
- Синдром ранней реполяризации желудочков: подъём ST в молодом возрасте без зубца Q и без анамнеза инфаркта
- Паттерн Бругада 1 типа: подъём ST только в V1–V2 с характерной сводчатой формой, без Q и анамнеза ИМ
- Псевдоаневризма (ложная аневризма): разрыв стенки с формированием полости, удерживаемой перикардом; имеет значительно более высокий риск разрыва и требует срочной эхокардиографии/КТ/МРТ и консультации кардиохирурга
- Персистирующий подъём ST без истинной аневризмы (так называемый «ЭКГ-паттерн аневризмы» без подтверждённого на ЭхоКГ выпячивания стенки) — требует визуализации для разграничения
Клиническое значение и тактика
Аневризма ЛЖ — маркер обширного трансмурального повреждения и фактор риска сердечной недостаточности, желудочковых аритмий (риентри вокруг рубца) и тромбоэмболий из-за пристеночного тромба. Для истинной хронической постинфарктной аневризмы разрыв стенки редок, обычно это осложнение острой фазы. Находка стойкого подъёма ST на ЭКГ у пациента с анамнезом инфаркта — повод для ЭхоКГ, МРТ или КТ сердца, которые подтверждают диагноз (локальное выпячивание, дискинезия/акинезия стенки, тонкая стенка в диастолу); сама по себе ЭКГ диагноз не ставит. При подозрении на свежую ишемию на фоне старой аневризмы нужны повторные записи ЭКГ, тропонин и клиническая оценка, чтобы не пропустить реинфаркт. Дальнейшая тактика — по кардиологическим рекомендациям: контроль ХСН; при визуализированном тромбе ЛЖ это обычно показание к терапевтической антикоагуляции на определённый срок (с повторным контролем ЭхоКГ или МРТ), конкретную схему и длительность определяют индивидуально с учётом риска кровотечения и персистенции тромба; сама аневризма без тромба не является автоматическим показанием к антикоагуляции. Имплантируемый кардиовертер-дефибриллятор решают имплантировать прежде всего на основании фракции выброса ЛЖ, документированной желудочковой аритмии, сроков после ИМ и оптимальной медикаментозной терапии, а не только из-за наличия аневризмы. Хирургическая реконструкция (резекция аневризмы) предназначена для тщательно отобранных пациентов с большой аневризмой, симптоматической ХСН, рефрактерной желудочковой тахикардией или эмболическими осложнениями.
Частые ошибки при расшифровке
- Принять стойкий подъём ST за острый ИМпST без сравнения со старыми плёнками и анамнезом
- Не учесть стабильность картины во времени — ключевой дифференцирующий признак
- Пропустить новую динамику ST на фоне старой аневризмы и не распознать реинфаркт
- Поставить диагноз аневризмы только по ЭКГ без подтверждения методом визуализации (ЭхоКГ, МРТ сердца)
- Спутать локальный подъём ST в V1–V4 с диффузным перикардитическим паттерном
- Не различить истинную аневризму и псевдоаневризму (ложную аневризму); при подозрении на псевдоаневризму нужна срочная эхокардиография/КТ/МРТ и консультация кардиохирурга
1. Какой признак наиболее характерен для хронической аневризмы левого желудочка на ЭКГ?
Ключевой признак — отсутствие динамики подъёма ST при повторных записях спустя длительное время после инфаркта, что отличает его от острого ИМ; но это лишь подозрительный паттерн, требующий подтверждения визуализацией.
2. Какой дополнительный ЭКГ-признак часто сопровождает стойкий подъём ST при постинфарктной аневризме?
Патологический Q или QS часто сопровождает постинфарктный рубец, но его отсутствие не исключает аневризму, а присутствие не подтверждает её — нужна визуализация.
3. Что нужно делать при стойком подъёме ST у пациента с анамнезом инфаркта?
При стабильном состоянии без признаков острого ОКС сравнение с архивными ЭКГ и визуализация подтверждают хроническую природу находки; при подозрении на острый ИМ реперфузию нельзя откладывать ради визуализации.
Частые вопросы
Как отличить аневризму ЛЖ от острого инфаркта на ЭКГ?
Главное — динамика во времени и клиника. При остром ИМпST оценивают по симптомам, серийным ЭКГ и динамике высокочувствительного тропонина. При хронической аневризме картина стабильна неделями и месяцами. Решающую роль играет сравнение с предыдущими ЭКГ, клиническое состояние и биохимические маркеры.
Опасна ли аневризма левого желудочка?
Истинная хроническая аневризма повышает риск сердечной недостаточности, желудочковых аритмий из-за риентри вокруг рубца и тромбоэмболий при тромбе в полости аневризмы. Разрыв стенки для истинной аневризмы редок, обычно это осложнение острой фазы. Псевдоаневризма (ложная аневризма) имеет значительно более высокий риск разрыва и требует срочной оценки кардиохирурга.
Нужно ли подтверждать находку на ЭКГ другими методами?
Да, персистирующий подъём ST после инфаркта — лишь неспецифический ЭКГ-паттерн, повышающий подозрение, но не подтверждающий диагноз. Он может сохраняться без анатомической аневризмы, а истинная аневризма может протекать без подъёма ST или патологического Q. Диагноз подтверждают ЭхоКГ, МРТ или КТ сердца.
Почему сегмент ST не снижается со временем?
Персистирующий подъём ST предположительно связывают с постинфарктным рубцом и сохраняющимся нарушением движения стенки. Эти изменения стабильны, в отличие от динамики острого повреждения. Однако такой ЭКГ-паттерн неспецифичен и не исключает ишемию; при новых симптомах необходимо обследование на острый коронарный синдром.
В каких отведениях чаще всего видна аневризма ЛЖ?
Чаще в V1–V4, поскольку аневризмы обычно формируются после переднего инфаркта в зоне передней межжелудочковой артерии. Реже встречаются нижние и задние аневризмы с изменениями в II, III, aVF.
